(単位:mm)

本体

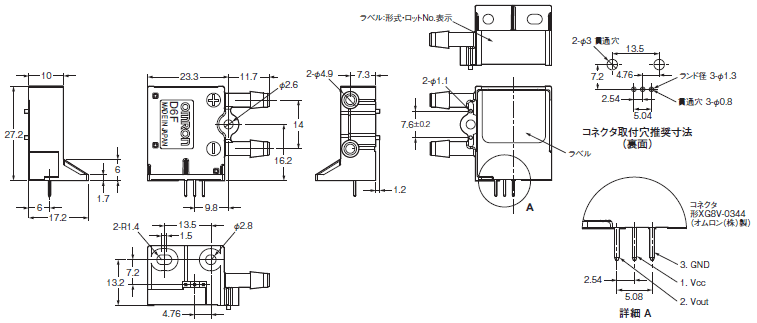

基板実装タイプ
形D6F-P0001A1/-P0010A1

D6F-P 外形寸法 2

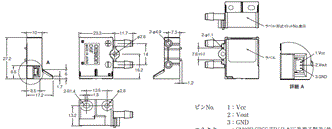

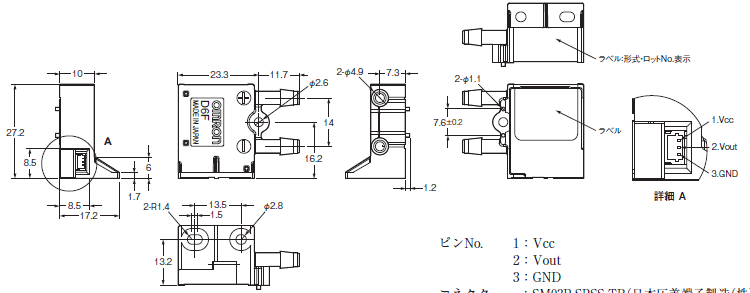

コネクタタイプ
形D6F-P0010A2

D6F-P 外形寸法 3

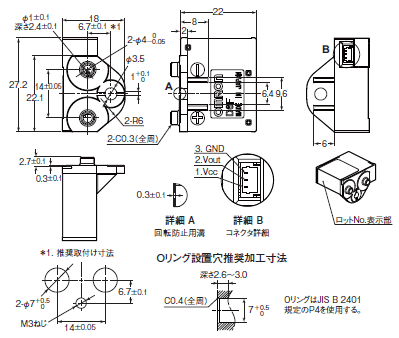

形D6F-P0010AM2

D6F-P 外形寸法 4

ピンNo. 1 : Vcc
    2 : Vout
    3 : GND
コネクタ: SM03B-SRSS-TB(日本圧着端子製造(株)製)

本製品に接続するコネクタは以下の日本圧着端子製造(株)製コネクタを使用してください。
・圧接コネクタ
  ソケット:03SR-3S
  電線:AWG#30
または
・圧着コネクタ
  コンタクト:SSH-003T-P0.2
  ハウジング:SHR-03V-S
  電線:AWG#32~#28
チューブ
ゴム・ウレタン・ナイロン製などのチューブで押し込んで抜けないように取り付けてください。
ウレタン系チューブであれば外径φ6mm、内径φ4mmのものを推奨します。
はんだ条件
はんだごてを使用し、押圧100gf以下、温度350℃、時間5秒としてください。(基板実装タイプのみ)
