Z / A / X / DZ共通付属品

Z/A/X/DZ共通付属品

Z / A / X / DZ共通付属品

端子保護カバー/セパレータ/アクチュエータ（別売）

形式一覧 / オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2015/12/02

（単位：mm）

形Z/A/X/DZ 共通

端子保護カバー

形AP-A
はんだづけ端子用（フェノール樹脂）

Z / A / X / DZ共通付属品 外形寸法 3

注. リード線引出口は、5ヵ所肉薄にしています。

形AP-B
ねじ締め端子用（フェノール樹脂）

Z / A / X / DZ共通付属品 外形寸法 4

注. リード線引出口は、6ヵ所肉薄にしています。

形AP1-A
はんだづけ端子用（金属板プレス成形）

Z / A / X / DZ共通付属品 外形寸法 5

注. リード線引出口は、5ヵ所穴があいています。

形AP1-B
ねじ締め端子用（金属板プレス成形）

Z / A / X / DZ共通付属品 外形寸法 6

注. リード線引出口は、6ヵ所穴があいています。

形AP-Z
はんだづけ端子、ねじ締め端子共用（塩化ビニール）

Z / A / X / DZ共通付属品 外形寸法 7

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。（形AP-Zは±0.8mm）

セパレータ

Z / A / X / DZ共通付属品 外形寸法 9

注1. 上記、外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2. セパレータの材質はEAVTC（エポキシアルキッド・ワニステトロンクロス）で耐熱温度は130℃です。

形Z/X/DZ共通

注. 各形式はアクチュエータのみで、スイッチ部は含みませんのでご注意ください。

ヒンジ・レバー形
形XAA-1

Z / A / X / DZ共通付属品 外形寸法 11

ヒンジ・ローラ・レバー形
形ZAA-2

Z / A / X / DZ共通付属品 外形寸法 12

パネル取りつけ押ボタン形（短）
形ZAQ-3

Z / A / X / DZ共通付属品 外形寸法 13

パネル取りつけ押ボタン形（中）
形ZAQ-2

Z / A / X / DZ共通付属品 外形寸法 14

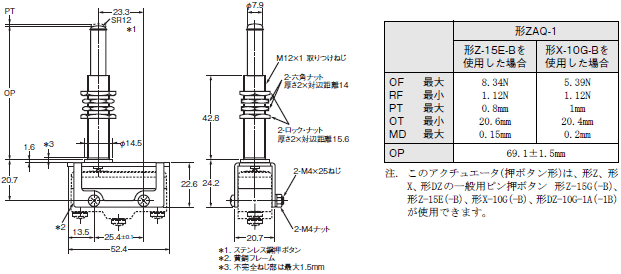

パネル取りつけ押ボタン形（長）
形ZAQ-1

Z / A / X / DZ共通付属品 外形寸法 15

パネル取りつけローラ押ボタン形
形ZAQ-22

Z / A / X / DZ共通付属品 外形寸法 16

注. 上記、外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
