(単位:mm)

ケーブル横出しDサブコネクタ組立式フード25極

形XM2S-2521(ミリねじ M2.6×0.45)
形XM2S-2522(ミリねじ M3×0.5)
形XM2S-2523(インチねじ #4-40 UNC)

XM2S 外形寸法 1

注. ケーブルブッシュ、ケーブルクランプ、シールドテープおよびねじ類は付属しています。
*付属のケーブルクランプを裏向きに取りつけると適合ケーブル最大外径はφ9です。ただし、ケーブルブッシュは使用できません。

ケーブル横出しDサブコネクタ組立式フード9極

形XM2S-0921(ミリねじ M2.6×0.45)
形XM2S-0922(ミリねじ M3×0.5)
形XM2S-0923(インチねじ #4-40 UNC)

XM2S 外形寸法 3

注. ケーブルブッシュ、ケーブルクランプ、シールドテープおよびねじ類は付属しています。

フード

形XM2S-□□11(ミリねじ M2.6×0.45)
形XM2S-□□12(ミリねじ M3×0.5)
形XM2S-□□13(インチねじ #4-40UNC)

XM2S 外形寸法 5

付属品(別売)

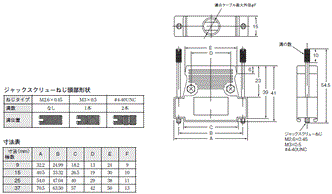

固定具5(ジャックスクリュー、形XM2S-□□1□専用)

形XM2Z-0071(ミリねじ M2.6×0.45)
形XM2Z-0072(ミリねじ M3×0.5)
形XM2Z-0073(インチねじ #4-40UNC)

XM2S 外形寸法 8

材質:黄銅
処理:ニッケルめっき

寸法表

XM2S 外形寸法 9

注. 形XM2Sに付属しているロックねじと取り替えてご使用ください。
注. 形XM2Sケーブル横出しタイプにはご使用いただけません。
