XC5（ファインフィット）

DINコネクタ（ファインフィット､Wピンタイプ）

XC5（ファインフィット）

国際規格のDINコネクタの無はんだ接続（通称プレスフィット）シリーズ

形XC5B-012P-1140, 形XC5E-012P-1140, 形XC6Z-0001-□, 形XY2D-1035/ 1036は2021年3月受注終了予定

形式一覧 / オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2018/11/15

（単位：mm）

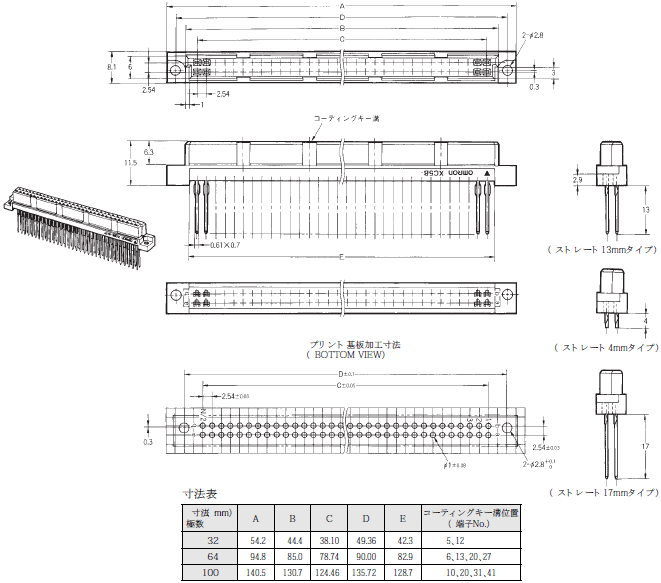

形XC5B 2列配列タイプソケット DIN-Bファインフィット

形XC5B-□□2P-11□□（ストレート端子）

XC5（ファインフィット） 外形寸法 2

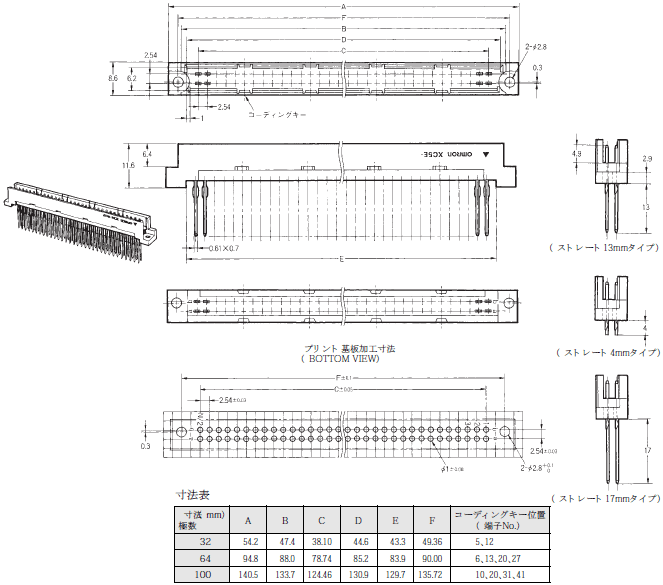

形XC5E 2列配列タイププラグ DIN-Qファインフィット

形XC5E-□□2P-11□□（ストレート端子）

XC5（ファインフィット） 外形寸法 4

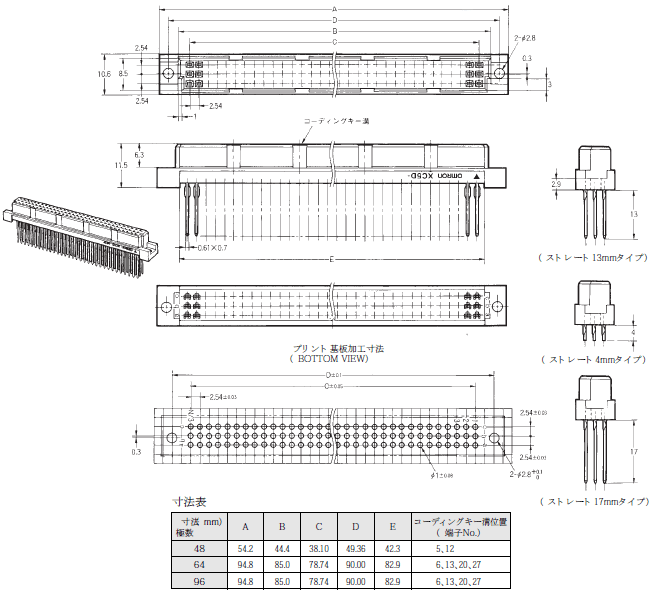

形XC5D 3列配列タイプソケット DIN-Cファインフィット

形XC5D-□□2P-11□□（ストレート端子）

XC5（ファインフィット） 外形寸法 6

注. 64極タイプは中央列（図中：b）がありません。

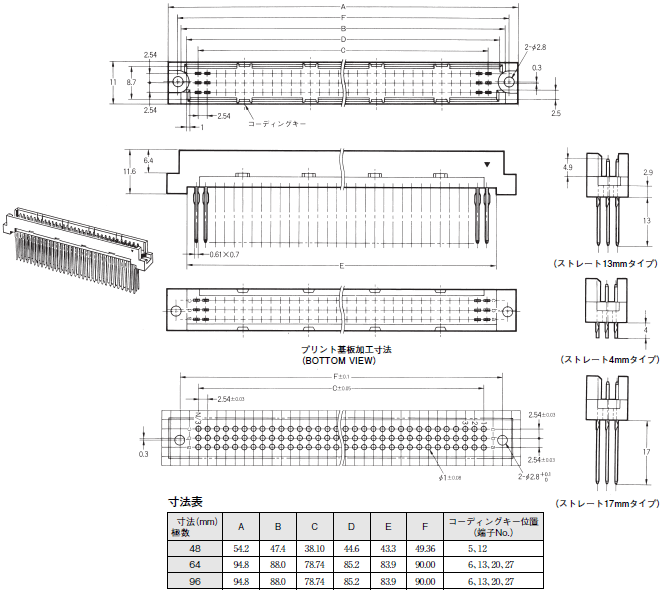

形XC5G 3列配列タイププラグ DIN-Rファインフィット

形XC5G-□□2P-11□□（ストレート端子）

XC5（ファインフィット） 外形寸法 8

注. 64極タイプは中央列（図中：b）がありません。
