（単位：mm）
XC5（DINスタイル）
DINスタイルコネクタ（ツイン・コンタクトタイプ）
この商品について
関連情報
- 商品カテゴリ共通
- 電源/周辺機器他
- プリント基板用コネクタ
情報更新 : 2010/06/21
形XC5A 2列配列タイププラグ DINスタイル1
形XC5A-□□82-1（ディップL形端子）

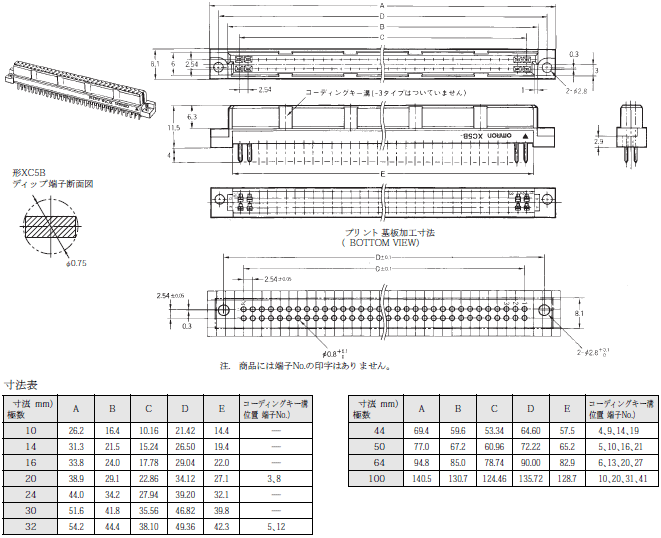

形XC5B 2列配列タイプソケット DINスタイル対応品
形XC5B-□□31-0
形XC5B-□□31-3
（ディップストレート端子）

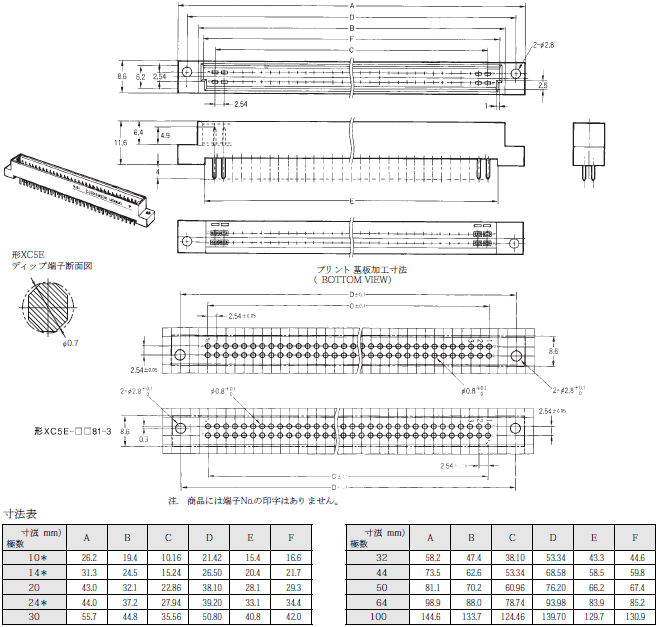

形XC5E 2列配列タイププラグ DINスタイル2
形XC5E-□□81-2
形XC5E-□□81-3
（ディップストレート端子）
外形寸法は形XC5E-□□81-2タイプです。形XC5E-□□81-3は寸法および形状が異なります。
＊印は形XC5E-□□81-3です。
取りつけ穴位置が異なりますので営業までお問い合わせください。

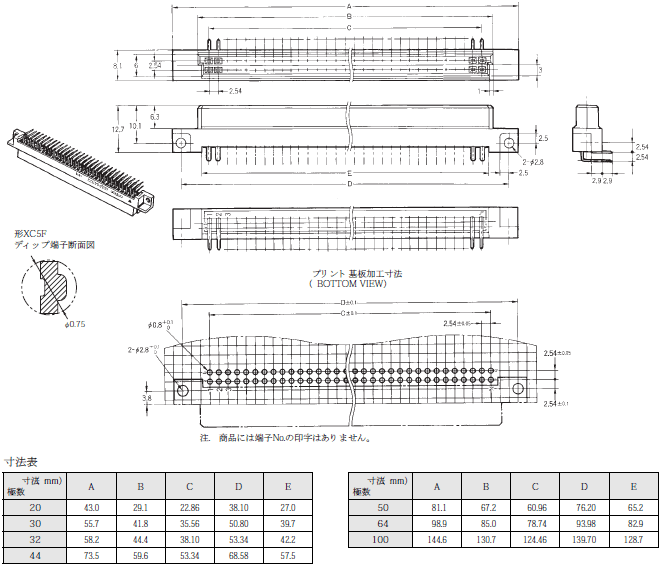

形XC5F 2列配列タイプソケット DINスタイル2
形XC5F-□□32-2（ディップL形端子）
形XC5K 高背スタッキングタイププラグ
形XC5K-□□31-3A（基板間30mmタイプ ディップストレート端子）
形XC5K-□□31-2A（基板間25mmタイプ ディップストレート端子）

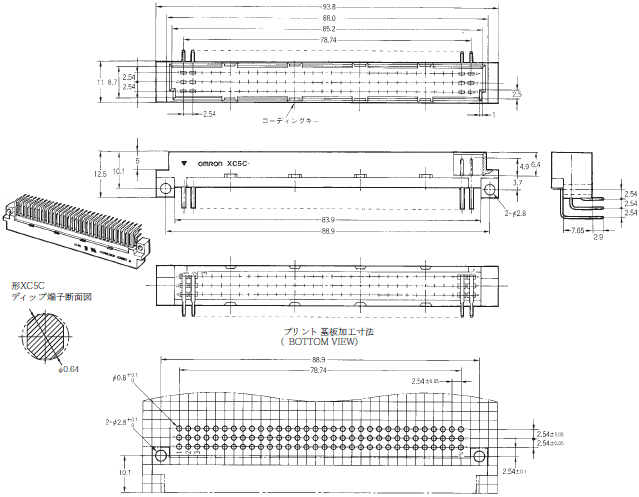

形XC5C 3列配列タイププラグ DINスタイル1
形XC5C-□□82-1（ディップL形端子）
注. 64極タイプは中央列（図中：b）がありません。
商品には端子No.の印字はありません。

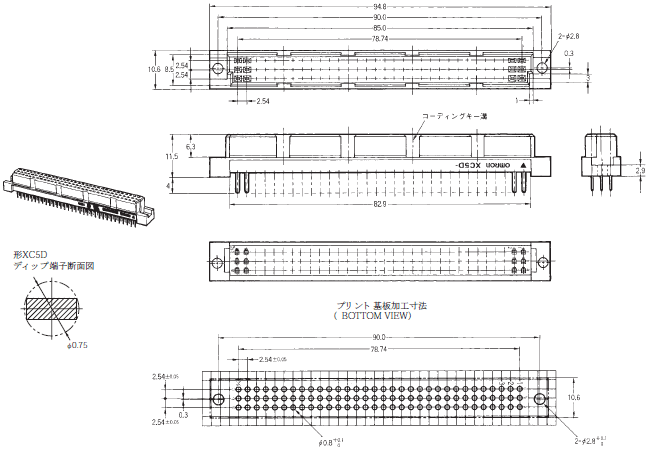

形XC5D 3列配列タイプソケット DINスタイル対応品
形XC5D-□□31-0（ディップストレート端子）
注. 64極タイプは中央列（図中：b）がありません。
商品には端子No.の印字はありません。
付属品（別売）
止め具（形XC5K専用）
形XC5Z-0007
材質：ポリアミド樹脂
この止め具（形XC5Z-0007）はコネクタかん合時、プラグとソケットをロックし、実使用時の耐振性、耐衝撃性を向上させるためのものです。
