XC5(DIN標準)

DINコネクタ(ツイン・コンタクトタイプ)

XC5(DIN標準)

国際規格のDINコネクタのバリエーションを大幅に拡大

※ Web特別価格提供品

(単位:mm)

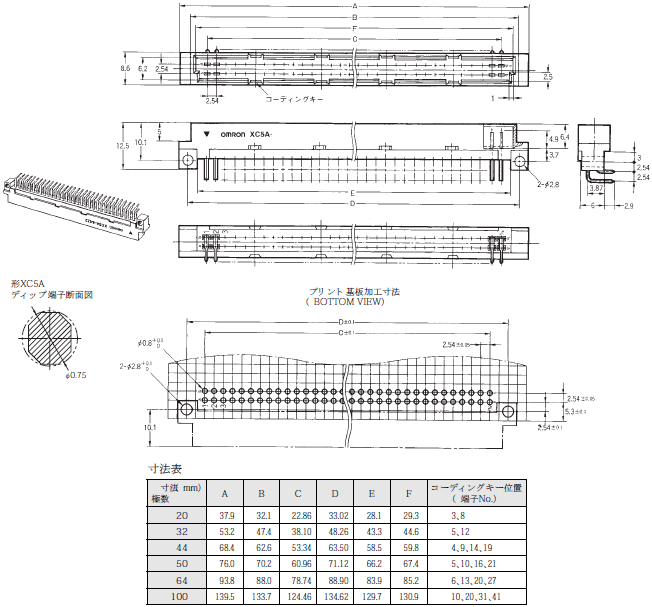

形XC5A 2列配列タイププラグ DIN-Bタイプ(スタンダード)

形XC5A-□□22(ディップL形端子)

XC5(DIN標準) 外形寸法 2

形XC5B 2列配列タイプソケット DIN-Bタイプ(スタンダード)

形XC5B-□□21(ディップストレート端子)

XC5(DIN標準) 外形寸法 4

形XC5B-□□23(ラッピングストレート端子)

XC5(DIN標準) 外形寸法 5
XC5(DIN標準) 外形寸法 6

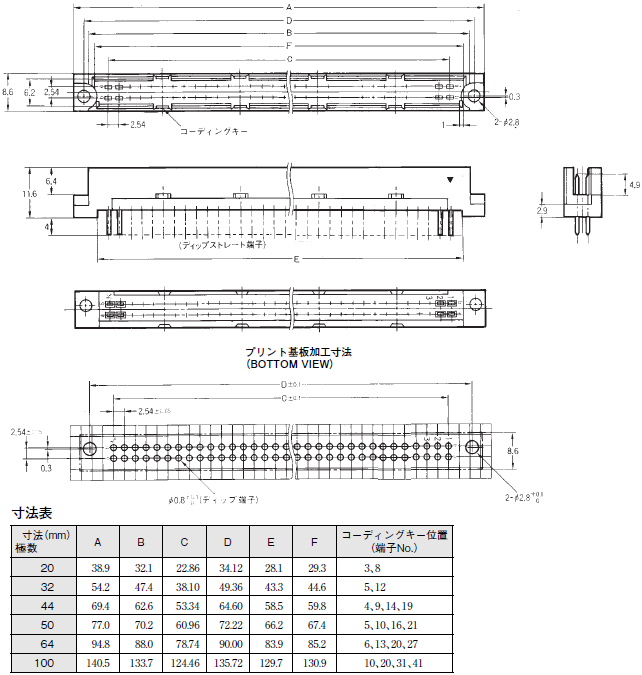

形XC5E 2列配列タイププラグ DIN-Qタイプ(リバース)

形XC5E-□□21(ディップストレート端子)

XC5(DIN標準) 外形寸法 8

形XC5E-□□23(ラッピングストレート端子)

XC5(DIN標準) 外形寸法 9
XC5(DIN標準) 外形寸法 10

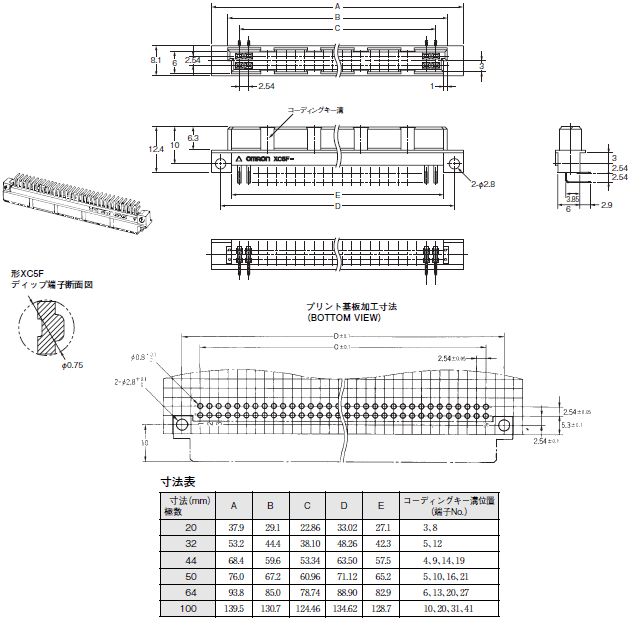

形XC5F 2列配列タイプソケット DIN-Qタイプ(リバース)

形XC5F-□□22(ディップL形端子)

XC5(DIN標準) 外形寸法 12

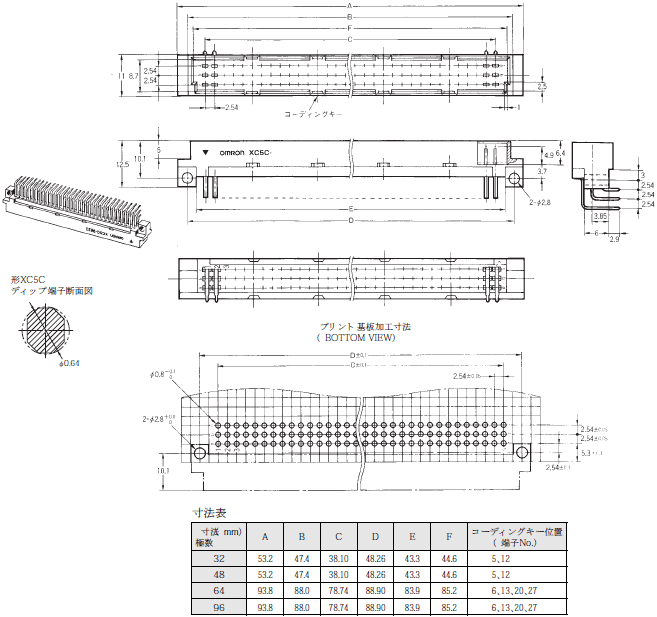

形XC5C 3列配列タイププラグ DIN-Cタイプ(スタンダード)

形XC5C-□□22(ディップL形端子)

XC5(DIN標準) 外形寸法 14

注. 32極、64極タイプは中央列(図中:b)がありません。

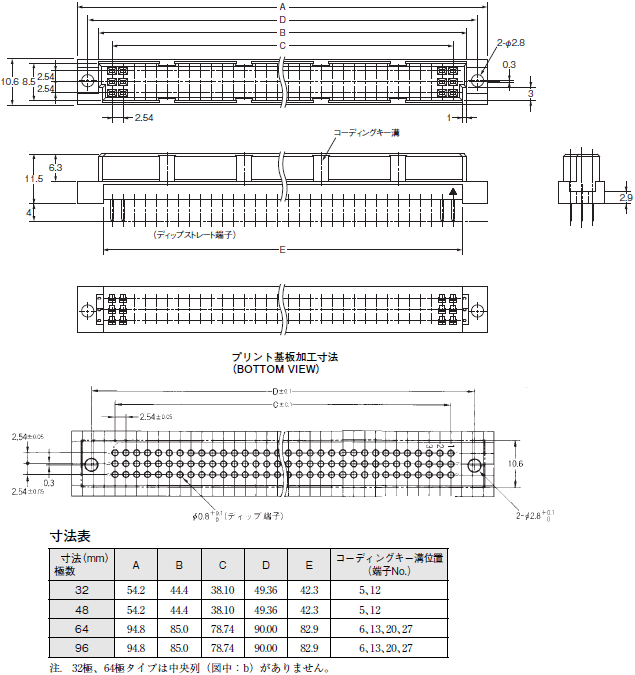

形XC5D 3列配列タイプソケット DIN-Cタイプ(スタンダード)

形XC5D-□□21(ディップストレート端子)

XC5(DIN標準) 外形寸法 16

形XC5D-□□23(ラッピングストレート端子)

XC5(DIN標準) 外形寸法 17
XC5(DIN標準) 外形寸法 18

注. 32極、64極タイプは中央列(図中:b)がありません。

形XC5G 3列配列タイププラグ DIN-Rタイプ(リバース)

形XC5G-□□21(ディップストレート端子)

XC5(DIN標準) 外形寸法 20

形XC5G-□□23(ラッピングストレート端子)

XC5(DIN標準) 外形寸法 21
XC5(DIN標準) 外形寸法 22

注. 64極タイプは中央列(図中:b)がありません。

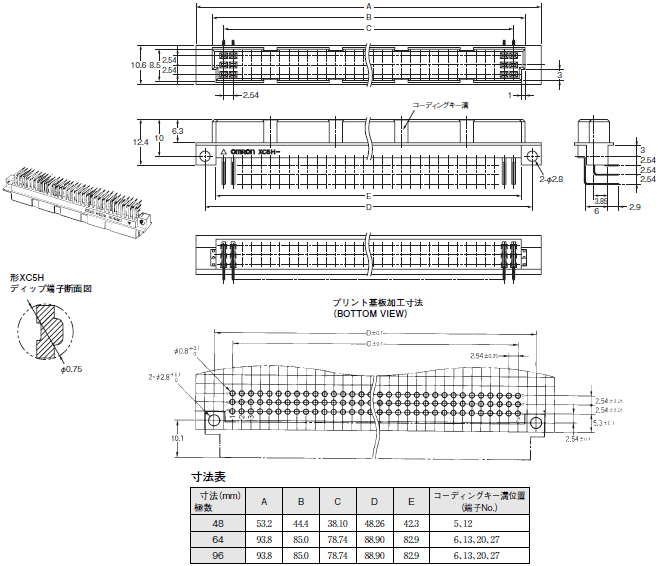

形XC5H 3列配列タイプソケット DIN-Rタイプ(リバース)

形XC5H-□□22(ディップL形端子)

XC5(DIN標準) 外形寸法 24

注. 64極タイプは中央列(図中:b)がありません。
