2015/03 受注終了

XH3

ハーフピッチコネクタ(ファインフィット・スタッキング接続用)

XH3

ハーフピッチコネクタへのファインフィット採用により、無はんだ接続で高密度実装を実現

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

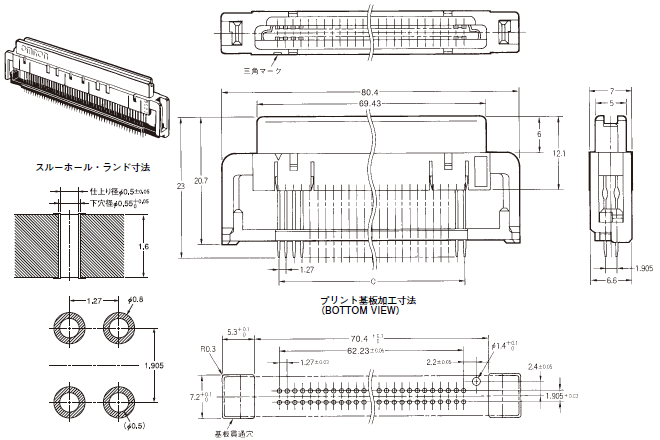

形XH3B ソケット、ファインフィット、バックプレーンタイプ

形XH3B-013P-D32(バックプレーンタイプ)

XH3 外形寸法 2

形XH3C-0112(バックプレーンタイプ用ハウジング)

XH3 外形寸法 3

形XH3B ソケット、ファインフィット、短端子タイプ

形XH3B-013P-D5F(短端子タイプ)

XH3 外形寸法 5

形XH3S-0111(短端子タイプ用裏カバー)

XH3 外形寸法 6
