XH3

ハーフピッチコネクタ(基板対基板接続用(耳なし))

XH3

ねじ取りつけ部を省いた省スペースタイプ。スタッキング高さ12mmから20mmまでフレキシブルに対応

※ Web特別価格提供品

(単位:mm)

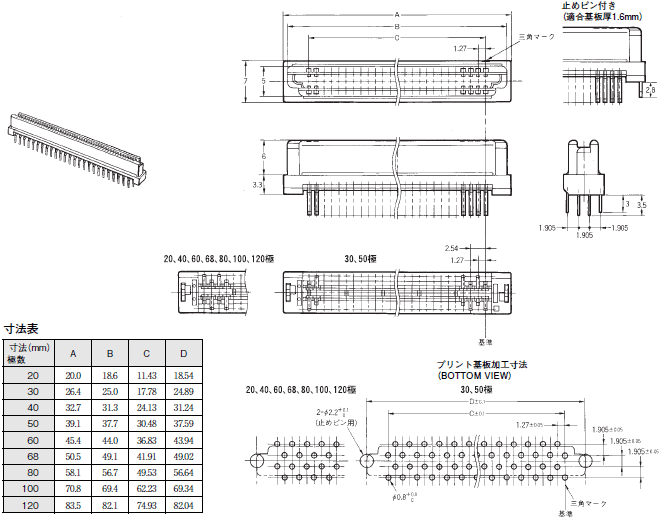

形XH3A プラグ、ディップストレート端子

形XH3A-□□41(ディップストレート端子)
形XH3A-□□41-A(ディップストレート端子、止めピン付き)

XH3 外形寸法 3

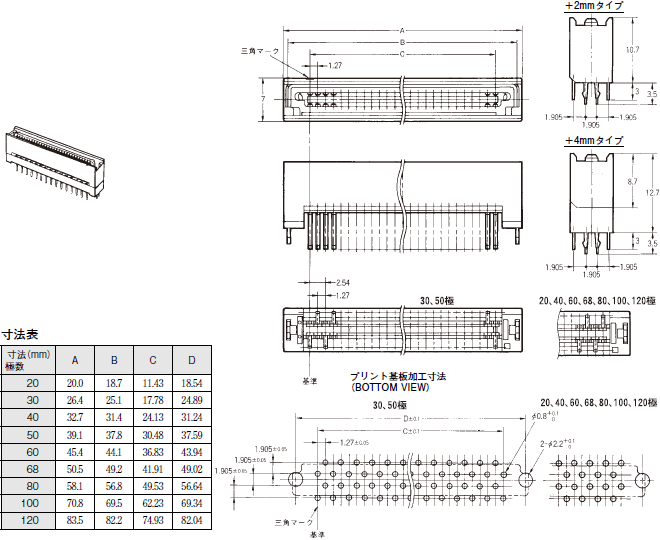

形XH3A プラグ、ディップストレート端子 スタッキング高さ対応タイプ(+2mmタイプ、+4mmタイプ)

形XH3A-□□41-2A(+2mmタイプ)(ディップストレート端子、止めピン付き)
形XH3A-□□41-4A(+4mmタイプ)(ディップストレート端子、止めピン付き)

XH3 外形寸法 6

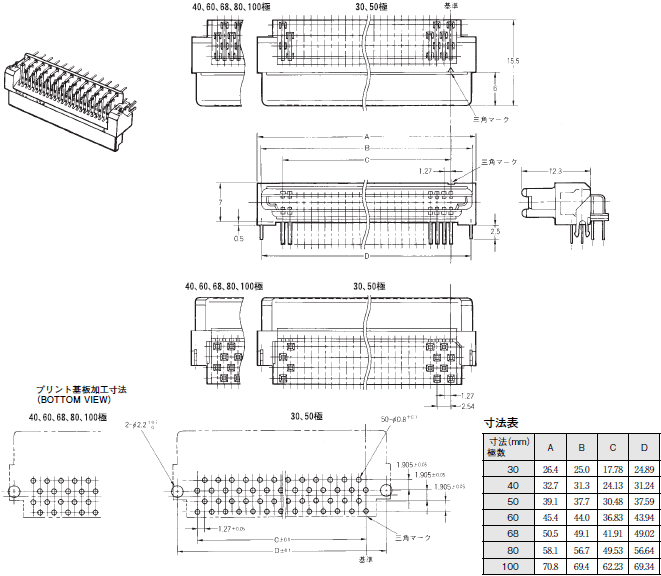

形XH3A プラグ、ディップL形端子

形XH3A-□□42-A(ディップL形端子 止めピン付き)

XH3 外形寸法 9

形XH3B ソケット、ディップストレート端子

形XH3B-□□41(ディップストレート端子)
形XH3B-□□41-A(ディップストレート端子、止めピン付き)

XH3 外形寸法 12

形XH3B ソケット、ディップストレート端子 スタッキング高さ対応タイプ(+1mmタイプ、+3mmタイプ、+4mmタイプ)

形XH3B-□□41-1A(+1mmタイプ)(ディップストレート端子、止めピン付き)
形XH3B-□□41-3A(+3mmタイプ)(ディップストレート端子、止めピン付き)
形XH3B-□□41-4A(+4mmタイプ)(ディップストレート端子、止めピン付き)

XH3 外形寸法 15

形XH3B ソケット、ディップL形端子

形XH3B-□□42-A(ディップL形端子 止めピン付き)

XH3 外形寸法 18
