XC3

ZDコネクタ

XC3

差動伝送に対応した、高速伝送コネクタ

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

形XC3A 2ペアモジュール プラグ

形XC3A-1011-D

XC3 外形寸法 2

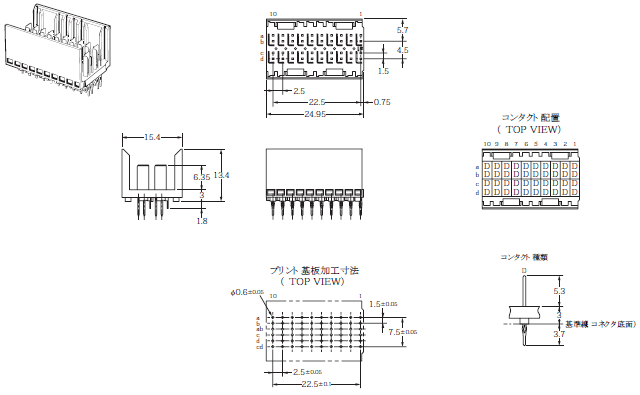

形XC3B 2ペアモジュール ソケット

形XC3B-1012

XC3 外形寸法 4

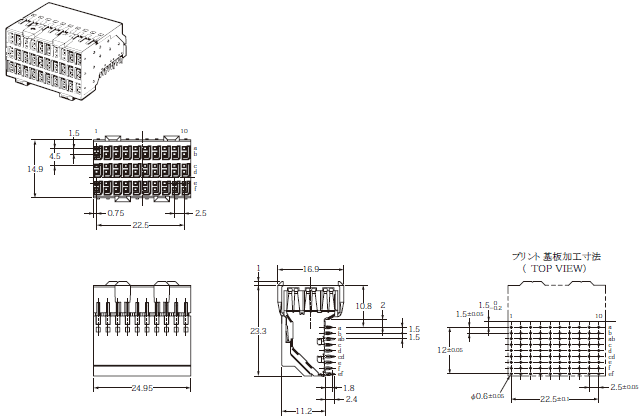

形XC3C 3ペアモジュール プラグ

形XC3C-1011-D

XC3 外形寸法 6

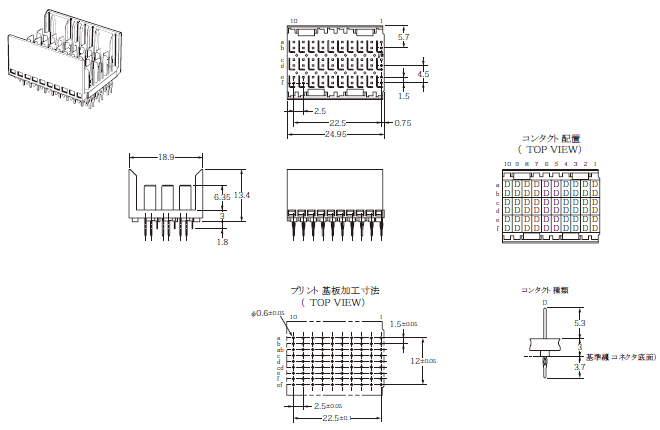

形XC3D 3ペアモジュール ソケット

形XC3D-1012

XC3 外形寸法 8

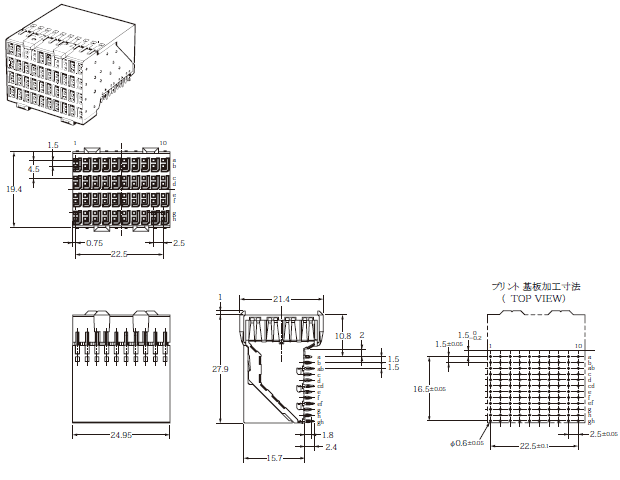

形XC3E 4ペアモジュール プラグ

形XC3E-1011-D

XC3 外形寸法 10

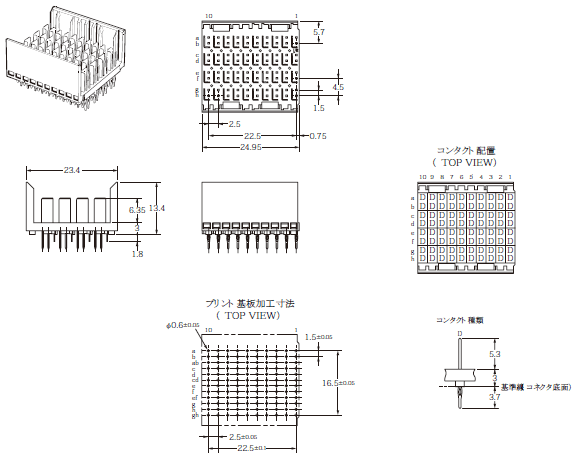

形XC3F 4ペアモジュール ソケット

形XC3F-1012

XC3 外形寸法 12

アライメントモジュール(ガイドピンシステム)

アライメントモジュール(ガイドピンシステム)は、コネクタを正常なかん合位置へ誘い込む役割を果たします。

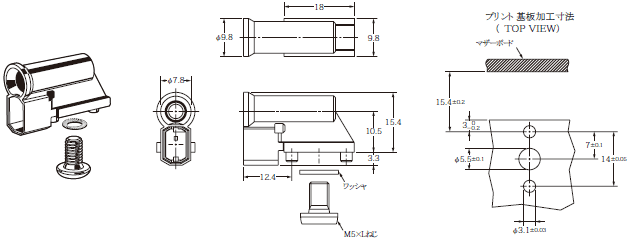

マザーボード用
形XC3Z-0001
形XC3Z-0002

XC3 外形寸法 14

※ ナットとワッシャは付属しています。

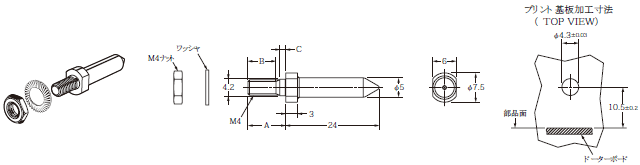

ドーターボード用
形XC3Z-0003
形XC3Z-0004

XC3 外形寸法 15

※ ねじとワッシャは付属しています。
