XC8

（単位：mm）

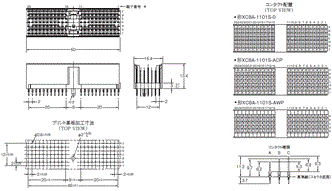

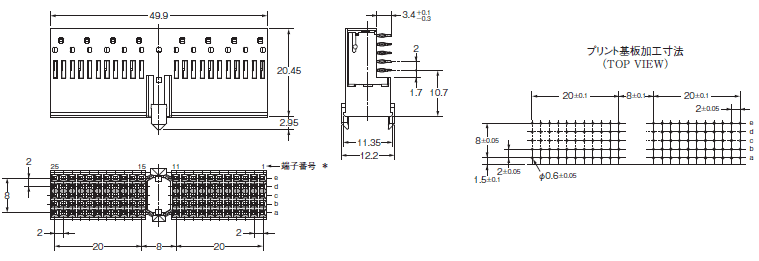

形XC8A-1101S-0（CompactPCI P1）
形XC8A-1101S-ACP（シールド端子あり）
形XC8A-1101S-AWP（シールド端子なし）

＊コネクタ本体への端子番号表示は、IEC61076-4-101に準拠しており、CompactPCI仕様準拠の番号表示とは合致しませんのでご注意ください。

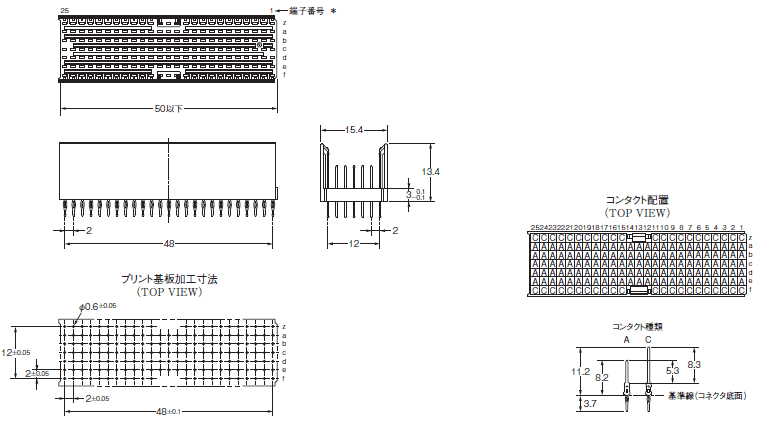

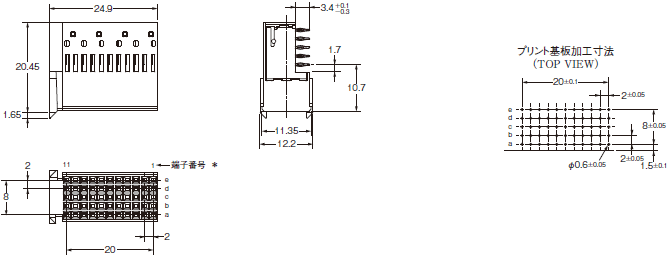

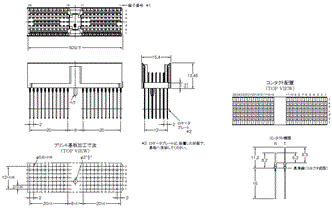

形XC8A-1101S-4（CompactPCI P4）

＊1. コネクタ本体への端子番号表示は、IEC61076-4-101に準拠しており、CompactPCI仕様準拠の番号表示とは合致しませんのでご注意ください。

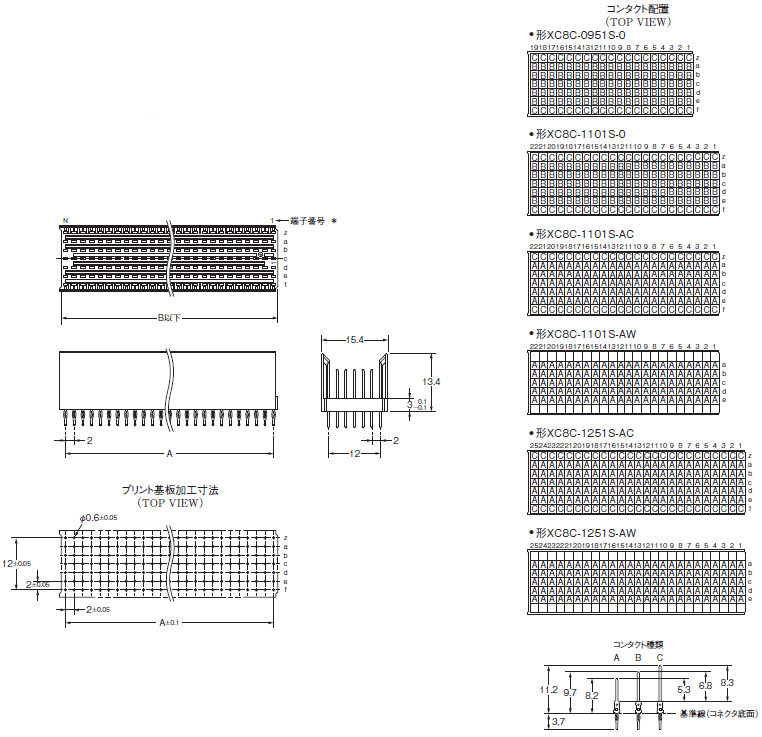

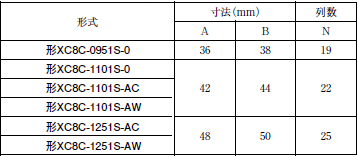

形XC8C-0951S-0（シールド端子あり）

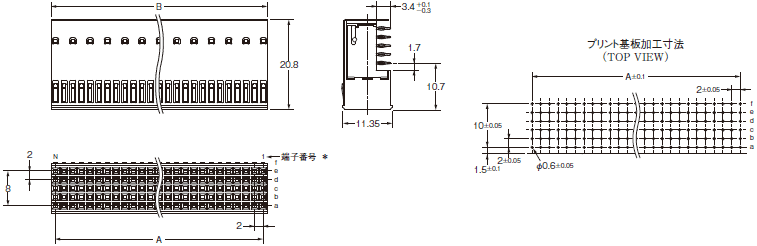

形XC8C-1101S-0（CompactPCI P2）
形XC8C-1101S-AC（シールド端子あり）
形XC8C-1101S-AW（シールド端子なし）
形XC8C-1251S-AC（シールド端子あり）
形XC8C-1251S-AW（シールド端子なし）

＊コネクタ本体への端子番号表示は、IEC61076-4-101に準拠しており、CompactPCI仕様準拠の番号表示とは合致しませんのでご注意ください。

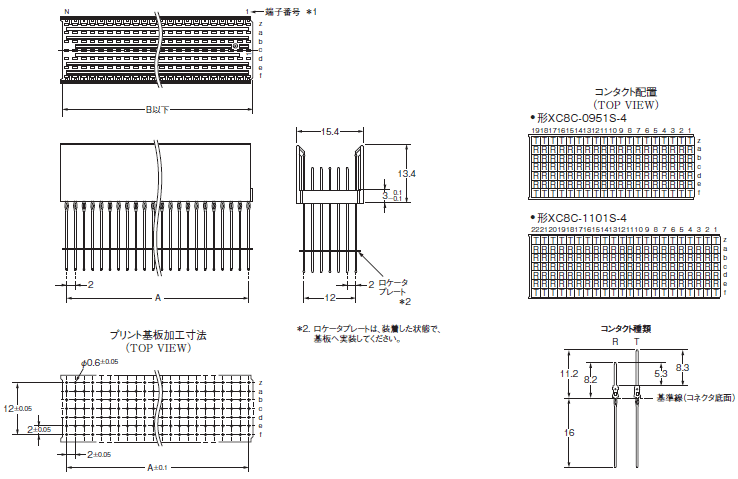

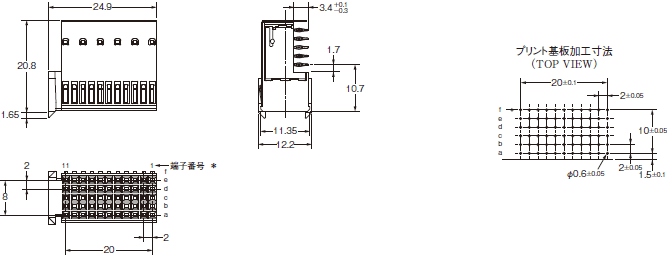

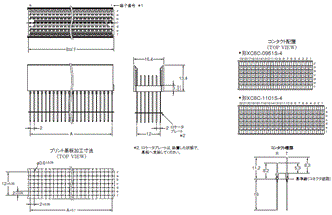

形XC8C-0951S-4（CompactPCI P3）
形XC8C-1101S-4（CompactPCI P5）

＊1. コネクタ本体への端子番号表示は、IEC61076-4-101に準拠しており、CompactPCI仕様準拠の番号表示とは合致しませんのでご注意ください。

形XC8E-0551S-ACP（シールド端子あり）
形XC8E-0551S-AWP（シールド端子なし）

＊コネクタ本体への端子番号表示は、IEC61076-4-101に準拠しており、CompactPCI仕様準拠の番号表示とは合致しませんのでご注意ください。

形XC8K-1251S-AC（シールド端子あり）

＊コネクタ本体への端子番号表示は、IEC61076-4-101に準拠しており、CompactPCI仕様準拠の番号表示とは合致しませんのでご注意ください。

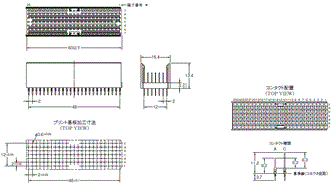

形XC8B-1101L（CompactPCI J1、J4　シールド板あり）

形XC8B-1101L-NN（シールド板なし）

＊コネクタ本体への端子番号表示は、IEC61076-4-101に準拠しており、CompactPCI仕様準拠の番号表示とは合致しませんのでご注意ください。

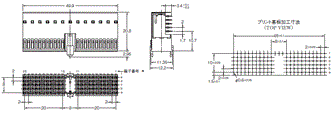

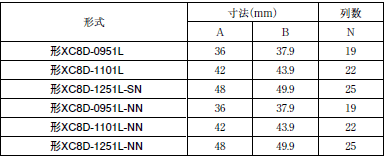

形XC8D-0951L（CompactPCI J3　シールド板あり）
形XC8D-1101L（CompactPCI J2、J5　シールド板あり）
形XC8D-1251L-SN（シールド板あり）

形XC8D-0951L-NN（シールド板なし）
形XC8D-1101L-NN（シールド板なし）
形XC8D-1251L-NN（シールド板なし）

＊コネクタ本体への端子番号表示は、IEC61076-4-101に準拠しており、CompactPCI仕様準拠の番号表示とは合致しませんのでご注意ください。

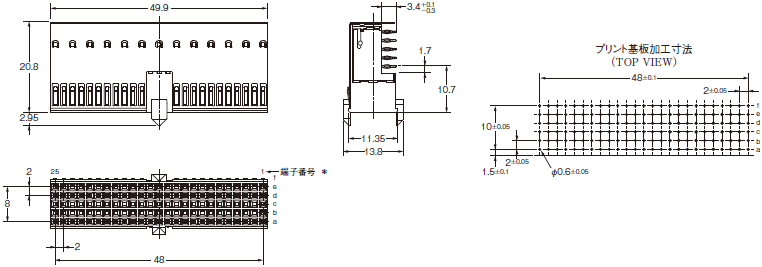

形XC8F-0551L-SN（シールド板あり）

形XC8F-0551L-NN（シールド板なし）

＊コネクタ本体への端子番号表示は、IEC61076-4-101に準拠しており、CompactPCI仕様準拠の番号表示とは合致しませんのでご注意ください。

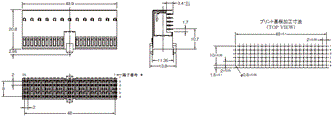

形XC8L-1251L-SN（シールド板あり）

＊コネクタ本体への端子番号表示は、IEC61076-4-101に準拠しており、CompactPCI仕様準拠の番号表示とは合致しませんのでご注意ください。

形XC8A-1100
形XC8A-1101
形XC8A-1102
（タイプAプラグ110極用）

形XC8C-1100
形XC8C-1101
形XC8C-1102
（タイプBプラグ110極用）

形XC8C-0950
形XC8C-0951
形XC8C-0952
（タイプBプラグ95極用）

コーディングキー
形XC8Z-00□□
