XC6

DINコネクタ（ケーブル接続タイプ）

XC6

INコネクタの用途を広げるケーブル接続コネクタ

2021年03月受注終了予定

形式一覧 / オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2014/09/17

（単位：mm）

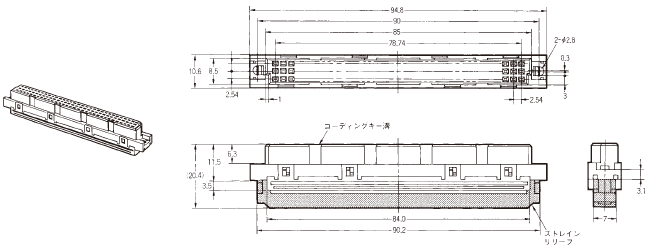

形XC6D フラットケーブル中ヌキ2列タイプ DIN-Cタイプ

ソケット
形XC6D-6421

XC6 外形寸法 2

ストレインリリーフ
形XC6T-644

XC6 外形寸法 3

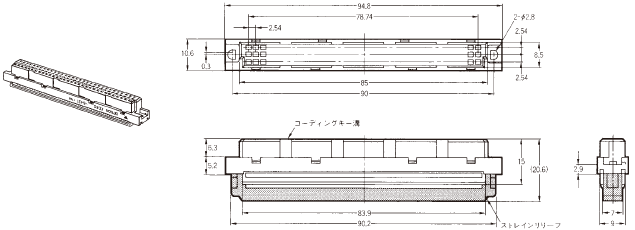

形XC6H フラットケーブル3列タイプ DIN-Cタイプ

ソケット
形XC6H-9621

XC6 外形寸法 5

ストレインリリーフ
形XC6T-644

XC6 外形寸法 6

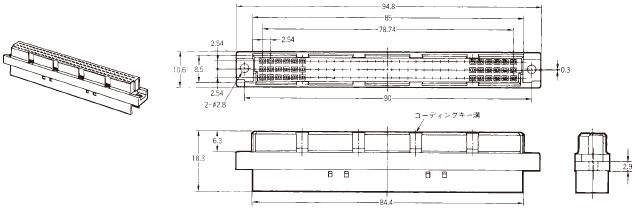

形XC6V バラ線圧接タイプ

本体ハウジング
形XC6M-96

XC6 外形寸法 8

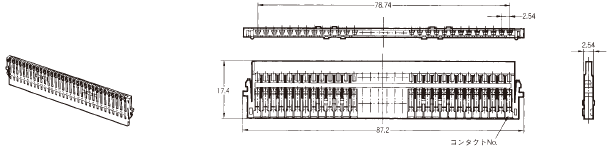

一列コンタクト
形XC6W-3221（コンタクトNo.1 AWG24/26）
形XC6W-3222（コンタクトNo.2 AWG26/28）

XC6 外形寸法 9

ダミー板
形XC6T-32

XC6 外形寸法 10

＊外形寸法は一列コンタクトと同じです。

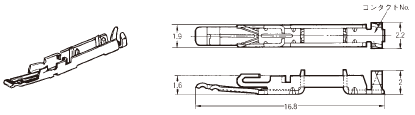

予備端子
形XC6W-0021（コンタクトNo.1 AWG24/26）
形XC6W-0022（コンタクトNo.2 AWG26/28）

XC6 外形寸法 11

注. 誤って接続した場合の交換用端子としてお使いください。

情報更新 : 2014/09/17
