XG5（バラ線圧接コネクタ）

バラ線圧接コネクタ

XG5（バラ線圧接コネクタ）

バラ線結線のわずらわしさを解消。MILタイププラグにかん合する圧接ソケットコネクタ

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2023/08/01

（単位：mm）

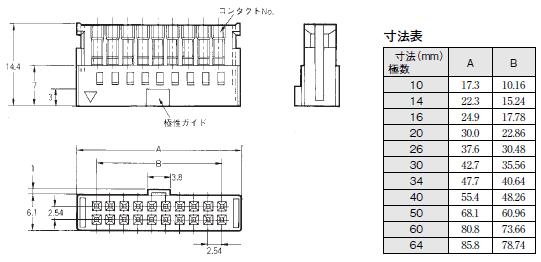

形XG5M-N 2列ソケット

極性ガイドなしタイプ
形XG5M-1031-N（コンタクトNo.1）
形XG5M-1034-N（コンタクトNo.2）
極性ガイドつきタイプ
形XG5M-□□32-N（コンタクトNo.1）
形XG5M-□□33-N（コンタクトNo.1）
形XG5M-□□35-N（コンタクトNo.2）
形XG5M-□□36-N（コンタクトNo.2）

XG5（バラ線圧接コネクタ） 外形寸法 3

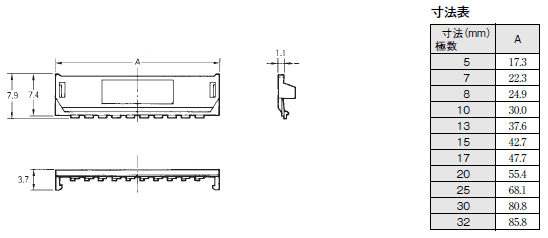

形XG5S セミカバー

形XG5S-□□01

XG5（バラ線圧接コネクタ） 外形寸法 6

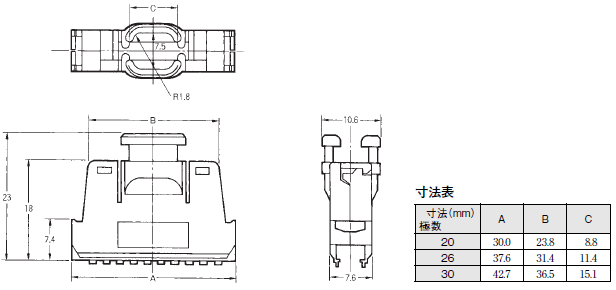

形XG5S フードカバー

縦形/形XG5S-□□12

（左右2個の部品です）

XG5（バラ線圧接コネクタ） 外形寸法 10

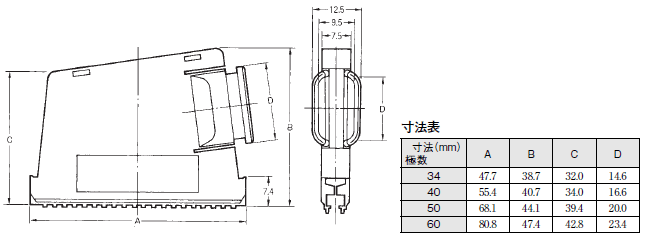

横形/形XG5S-□□22

（左右2個の部品です）

XG5（バラ線圧接コネクタ） 外形寸法 13

形XG5用別売品

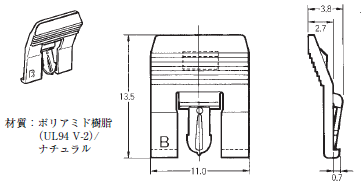

ロックレバー

形XG5Z-0002

当社オリジナルプラグ（形XG8B、形XG8W L形端子）

とのロックに使用します。

XG5（バラ線圧接コネクタ） 外形寸法 15

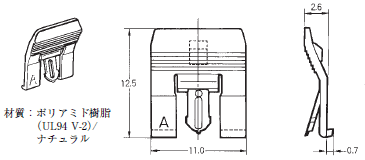

ロックレバーⅡ

形XG4Z-0002

当社ボックスタイププラグ（形XG4C）とのロックに使用します。

XG5（バラ線圧接コネクタ） 外形寸法 16

予備端子

形XG5W-0031-N（コンタクトNo.1）
形XG5W-0034-N（コンタクトNo.2）

XG5（バラ線圧接コネクタ） 外形寸法 17
