2015/03 受注終了

FZM1シリーズ

位置決め専用画像センサ

FZM1シリーズ

高精度な位置決め制御を実現

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

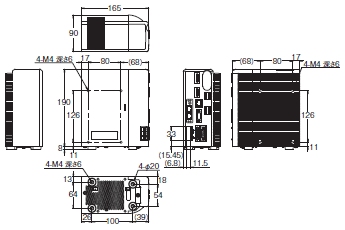

コントローラ

形FZM1-35□-ECT

FZM1シリーズ 外形寸法 2

カメラ

●ハイスピードカメラ(単体)
形FZ-SH
形FZ-SHC

FZM1シリーズ 外形寸法 4

●デジタルカメラ(単体)
30万画素カメラ
形FZ-S
形FZ-SC

FZM1シリーズ 外形寸法 5

200万画素カメラ
形FZ-S2M
形FZ-SC2M

FZM1シリーズ 外形寸法 6

●小型デジタルカメラ(単体)
カメラヘッド(フラットタイプ)
形FZ-SF
形FZ-SFC

FZM1シリーズ 外形寸法 7

(ペンタイプ)
形FZ-SP
形FZ-SPC

FZM1シリーズ 外形寸法 8

カメラアンプ
(フラットタイプ、ペンタイプ共通)

FZM1シリーズ 外形寸法 9

●インテリジェントカメラ

形FZ-SLC100

FZM1シリーズ 外形寸法 11

ケーブル

●カメラケーブル
カメラケーブル
形FZ-VS

FZM1シリーズ 外形寸法 13

長距離カメラケーブル
形FZ-VS2

FZM1シリーズ 外形寸法 14

耐屈曲カメラケーブル
形FZ-VSB

FZM1シリーズ 外形寸法 15

長距離ライトアングルカメラケーブル
形FZ-VSL2

FZM1シリーズ 外形寸法 16

ライトアングルカメラケーブル
形FZ-VSL

FZM1シリーズ 外形寸法 17

*1. 各ケーブルは、2m/5m/10m があります。
   形FZ-VS、形FZ-VSBおよび形FZ-VSLについては、3.5mもご用意しております。
*2. 各カメラケーブルには極性があります。
   銘板の貼られている側をコントローラに接続してください。
*3. ケーブルは15mです。

●パラレルケーブル
形FZ-VP

FZM1シリーズ 外形寸法 18

*1. ケーブルは、2m/5m があります。

形FZ-VPX

FZM1シリーズ 外形寸法 19

*1. ケーブルは、2m/5m があります。

●モニタケーブル
形FZ-VM

FZM1シリーズ 外形寸法 20

*1. ケーブルは、2m/5m があります。

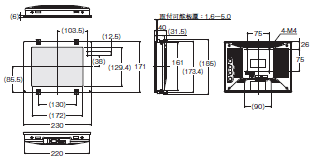

液晶モニタ

形FZ-M08

FZM1シリーズ 外形寸法 22

カメラケーブル延長ユニット

形FZ-VSJ

FZM1シリーズ 外形寸法 24

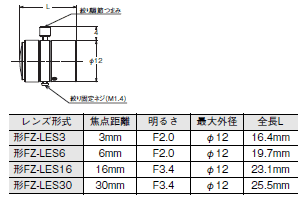

小型カメラ用レンズ

形FZ-LESシリーズ

FZM1シリーズ 外形寸法 26

小型カメラ用接写リング

形FZ-LESR

FZM1シリーズ 外形寸法 28
