接点接触機構:クロスバ・ツインAg(表面Au合金)
保護構造:プラスチック・シール形
サーフェス・マウントリレー
この商品について
関連情報
情報更新 : 2024/07/10
接点接触機構:クロスバ・ツインAg(表面Au合金)
保護構造:プラスチック・シール形

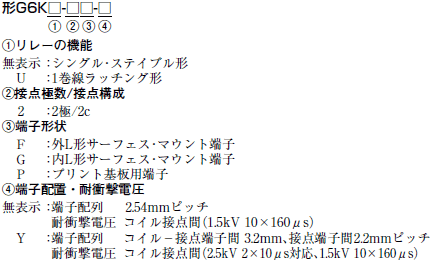

種類 | スティック包装 | テーピング包装 | |||||||
---|---|---|---|---|---|---|---|---|---|
構造 | 種類 | 接点構成 | 形式 | コイル定格
電圧(V) |
最小梱包単位 | 形式 | コイル定格
電圧(V) |
最小梱包単位 | 最小発注単位 |
プラスチック・
シール形 |
シングル・
ステイブル形 |
2c | 形G6K-2F | DC 3 | 50個/
スティック |
形G6K-2F-TR | DC 3 | 900個/
リール |
1,800個/
2リール |
DC 4.5 | DC 4.5 | ||||||||
DC 5 | DC 5 | ||||||||
DC 12 | DC 12 | ||||||||
DC 24 | DC 24 | ||||||||
形G6K-2F-Y
(高絶縁) |
DC 3 | 形G6K-2F-Y-TR
(高絶縁) |
DC 3 | ||||||
DC 4.5 | DC 4.5 | ||||||||
DC 5 | DC 5 | ||||||||
DC 12 | DC 12 | ||||||||
DC 24 | DC 24 | ||||||||
形G6K-2G | DC 3 | 形G6K-2G-TR | DC 3 | ||||||
DC 4.5 | DC 4.5 | ||||||||
DC 5 | DC 5 | ||||||||
DC 12 | DC 12 | ||||||||
DC 24 | DC 24 | ||||||||
形G6K-2G-Y
(高絶縁) |
DC 3 | 形G6K-2G-Y-TR
(高絶縁) |
DC 3 | ||||||
DC 4.5 | DC 4.5 | ||||||||
DC 5 | DC 5 | ||||||||
DC 12 | DC 12 | ||||||||
DC 24 | DC 24 | ||||||||
1巻線
ラッチング形 |
形G6KU-2F-Y
(高絶縁) |
DC 3 | 形G6KU-2F-Y-TR
(高絶縁) |
DC 3 | |||||
DC 4.5 | DC 4.5 | ||||||||
DC 5 | DC 5 | ||||||||
DC 12 | DC 12 | ||||||||
DC 24 | DC 24 | ||||||||
形G6KU-2G-Y
(高絶縁) |
DC 3 | 形G6KU-2G-Y-TR
(高絶縁) |
DC 3 | ||||||
DC 4.5 | DC 4.5 | ||||||||
DC 5 | DC 5 | ||||||||
DC 12 | DC 12 | ||||||||
DC 24 | DC 24 |
構造 | 種類 | 接点構成 | 形式 | コイル定格
電圧(V) |
最小梱包単位 |
---|---|---|---|---|---|
プラスチック・
シール形 |
シングル・
ステイブル形 |
2c | 形G6K-2P | DC 3 | 50個/スティック |
DC 4.5 | |||||
DC 5 | |||||
DC 12 | |||||
DC 24 | |||||
形G6K-2P-Y(高絶縁) | DC 3 | ||||
DC 4.5 | |||||
DC 5 | |||||
DC 12 | |||||
DC 24 | |||||
1巻線
ラッチング形 |
形G6KU-2P-Y(高絶縁) | DC 3 | |||
DC 4.5 | |||||
DC 5 | |||||
DC 12 | |||||
DC 24 |
注1. ご注文の際には、コイル定格電圧(V)を明記ください。
例:形G6K-2F DC3
また、納入時の梱包表記やマーキングの電圧仕様は□□VDCとなります。
注2. テーピング包装(サーフェス・マウント端子タイプ)をご注文の際には、形式末尾に-TRをお付けください。
ただし、形式ではありませんので、マーキングはされません。
形式末尾にTRがない場合はスティック仕様になります)
なお、テーピング包装の最小発注単位は2リール(最小梱包単位900個×2リール=1,800個)です。
注3. サーフェス・マウント端子形は防湿包装、プリント基板用端子形は無防湿包装です。
