(単位:mm)

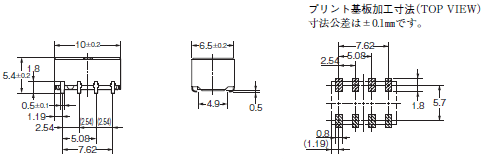

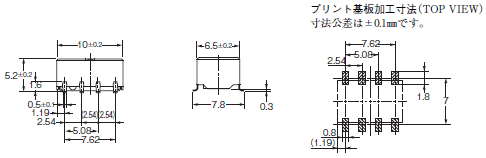

シングル・ステイブル形

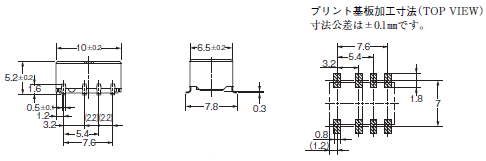

形G6K-2F

G6K 外形寸法 2

注1. 一般寸法公差は±0.3mmです。
注2. 端子のコプラナリティーは0.1mm以下です。

形G6K-2G

G6K 外形寸法 3

注1. 一般寸法公差は±0.3mmです。
注2. 端子のコプラナリティーは0.1mm以下です。

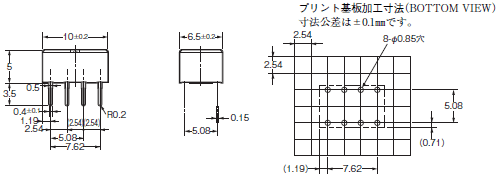

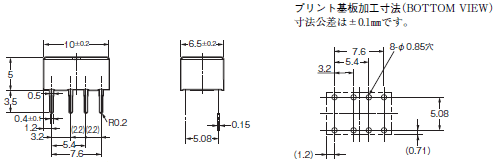

形G6K-2P

G6K 外形寸法 4

注. 一般寸法公差は±0.3mmです。

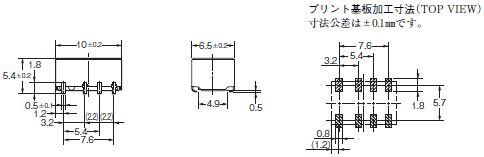

形G6K-2F-Y

G6K 外形寸法 5

注1. 一般寸法公差は±0.3mmです。
注2. 端子のコプラナリティーは0.1mm以下です。

形G6K-2G-Y

G6K 外形寸法 6

注1. 一般寸法公差は±0.3mmです。
注2. 端子のコプラナリティーは0.1mm以下です。

形G6K-2P-Y

G6K 外形寸法 7

注. 一般寸法公差は±0.3mmです。

1巻線ラッチング形

形G6KU-2F-Y

G6K 外形寸法 9

注1. 一般寸法公差は±0.3mmです。
注2. 端子のコプラナリティーは0.1mm以下です。

形G6KU-2G-Y

G6K 外形寸法 10

注1. 一般寸法公差は±0.3mmです。
注2. 端子のコプラナリティーは0.1mm以下です。

形G6KU-2P-Y

G6K 外形寸法 11

注. 一般寸法公差は±0.3mmです。
