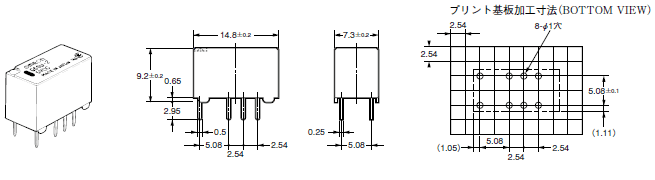

(単位:mm)

シングル・ステイブル形

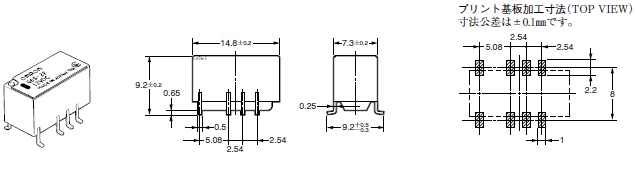

形G6S-2F
形G6S-2F-Y

G6S 外形寸法 2

注1. 一般寸法公差は±0.3mmです。
注2. 端子のコプラナリティーは0.1mm以下です。

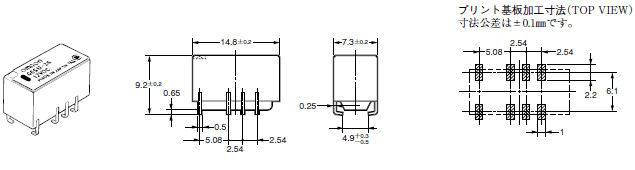

形G6S-2G
形G6S-2G-Y

G6S 外形寸法 3

注1. 一般寸法公差は±0.3mmです。
注2. 端子のコプラナリティーは0.1mm以下です。

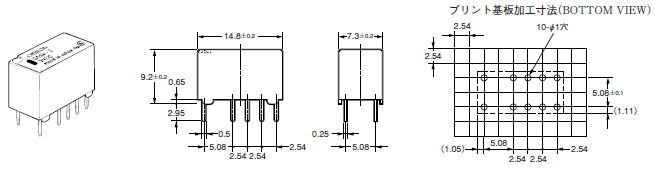

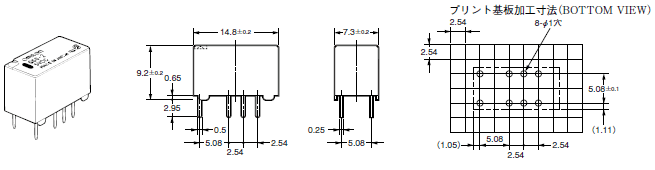

形G6S-2
形G6S-2-Y

G6S 外形寸法 4

注. 一般寸法公差は±0.3mmです。

1巻線ラッチング形

形G6SU-2F
形G6SU-2F-Y

G6S 外形寸法 6

注1. 一般寸法公差は±0.3mmです。
注2. 端子のコプラナリティーは0.1mm以下です。

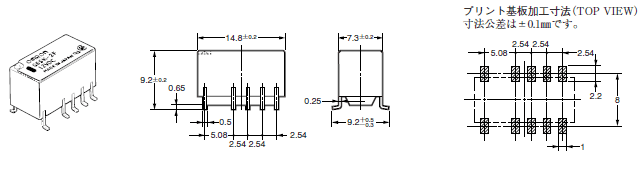

形G6SU-2G
形G6SU-2G-Y

G6S 外形寸法 8

注1. 一般寸法公差は±0.3mmです。
注2. 端子のコプラナリティーは0.1mm以下です。

形G6SU-2
形G6SU-2-Y

G6S 外形寸法 10

注. 一般寸法公差は±0.3mmです。

2巻線ラッチング形

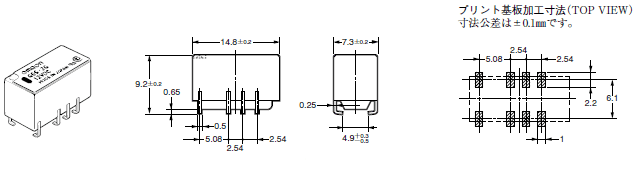

形G6SK-2F

G6S 外形寸法 13

注1. 一般寸法公差は±0.3mmです。
注2. 端子のコプラナリティーは0.1mm以下です。

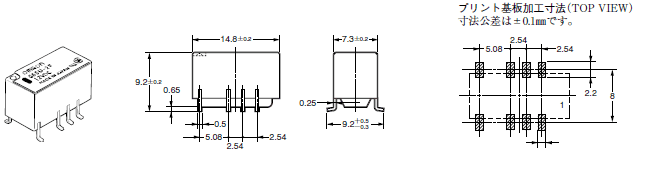

形G6SK-2G

G6S 外形寸法 14

注1. 一般寸法公差は±0.3mmです。
注2. 端子のコプラナリティーは0.1mm以下です。

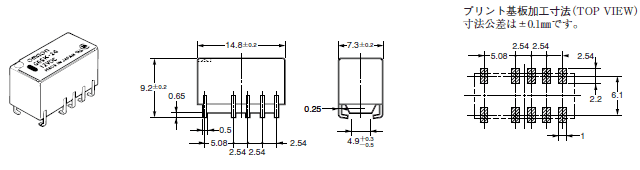

形G6SK-2

G6S 外形寸法 15

注. 一般寸法公差は±0.3mmです。
