2014/03 受注終了

G2RL-TP

パワーリレー

G2RL-TP

105℃・16A開閉を実現したタブ端子タイプの低背パワーリレー

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

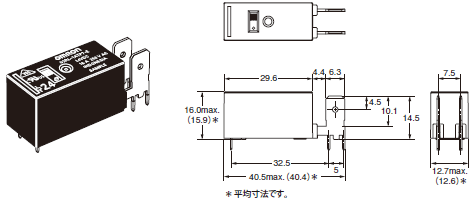

形G2RL-1ATP5-E

G2RL-TP 外形寸法 1

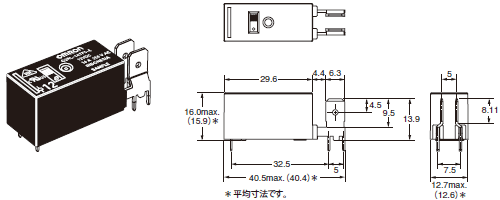

形G2RL-1ATP7-E

G2RL-TP 外形寸法 2

プリント基板加工寸法

(BOTTOM VIEW)
寸法公差は±0.1mmです

G2RL-TP 外形寸法 3
