※ ◎印または灰色背景表記の機種は標準在庫機種です。無印(受注生産機種)の納期についてはお取り引き商社にお問い合わせください。

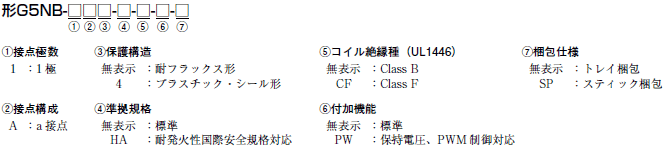

形式基準

G5NB 種類/価格 1

種類

標準形

種類 接点構成 保護構造 トレー梱包 スティック梱包
形式 コイル電圧仕様
(V)
最小梱包単位 形式 コイル電圧仕様
(V)
最小梱包単位
シングル・
ステイブル形
1a 耐フラックス形 形G5NB-1A DC5,12,18,24 100個/
トレー
形G5NB-1A-SP DC5,12,24 50個/
スティック
プラスチック・
シール形
形G5NB-1A4 DC5,12,18,24
耐フラックス形 形G5NB-1A-CF DC5,12,24 形G5NB-1A-CF-SP DC5,12,24
形G5NB-1A-CF-PW DC5,12,24 形G5NB-1A-CF-PW-SP DC5,12,24
形G5NB-1A-PW DC5,12,24 形G5NB-1A-PW-SP DC5,12,24

耐発火性国際安全規格 対応形

種類 接点構成 保護構造 トレー梱包 スティック梱包
形式 コイル電圧仕様
(V)
最小梱包単位 形式 コイル電圧仕様
(V)
最小梱包単位
シングル・
ステイブル形
1a 耐フラックス形 形G5NB-1A-HA DC5,12,24 100個/
トレー
形G5NB-1A-HA-SP DC5,12,24 50個/
スティック
形G5NB-1A-HA-CF DC5,12,24 形G5NB-1A-HA-CF-SP DC5,12,24
形G5NB-1A-HA-CF-PW DC5,12,24 形G5NB-1A-HA-CF-PW-SP DC5,12,24
形G5NB-1A-HA-PW DC5,12,24

注1. ご注文の際には、コイル定格電圧(V)を明記ください。
   例:形G5NB-1A DC12
   また、納入時の梱包表記やマーキングの電圧仕様表記は□□VDCとなります。
注2. スティック梱包をご注文の際には、形式末尾に-SPをお付けください。
   ただし、形式ではありませんのでマーキングはされません。
   (形式末尾に-SPがない場合はトレー仕様になります)
