M2D

表示灯（丸胴形φ8）

M2D

丸胴形φ8シリーズ

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2012/06/04

（単位：mm）

長方形／形M2DJ-90A1-00E□

M2D 外形寸法 1

正方形／形M2DA-90A1-00E□

M2D 外形寸法 2

丸形／形M2DT-90A1-00E□

M2D 外形寸法 3

注．指定のない部分の寸法公差は±0.4mmです。

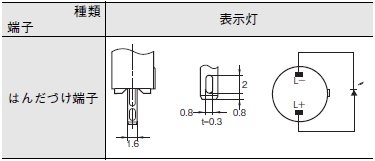

端子の形状

M2D 外形寸法 5

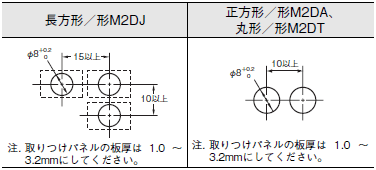

パネル加工図／TOP VIEW

M2D 外形寸法 6

注. パネルに塗装などの外装処理を施される場合、指定のパネル加工寸法は、外装処理後の寸法となるように考慮してください。
