表示灯（丸胴形φ12）

M2C

体長20mm、丸胴形Φ12シリーズ

形M2C□-90A1-06□/ 90A1-14□/ 90A1-28□, 形A16-12/ 24は2020年3月受注終了

形式一覧 / オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2010/08/02

（単位：mm）

長方形／形M2CJ

M2C 外形寸法 1

正方形／形M2CA

M2C 外形寸法 2

丸形／形M2CT

M2C 外形寸法 3

注．指定のない部分の寸法公差は±0.4mmです。

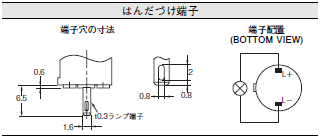

端子の種類

M2C 外形寸法 5

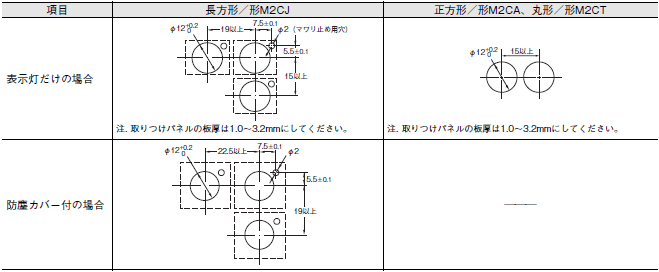

パネル加工図／TOP VIEW

M2C 外形寸法 6

パネルに塗装等の外装処理を施される場合、指定のパネル加工寸法は、外装処理後の寸法となるように考慮してください。
