A16□-P

押ボタンスイッチ

A16□-P

プリント基板端子タイプ

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2022/03/01

（単位：mm）

長方形／形A16□-J□-□P
プリント基板端子

A16□-P 外形寸法 1

・長方形を代表として記載しています。
・非照光の場合もランプ端子はついています。
・指定のない部分の寸法公差は±0.4mmです。

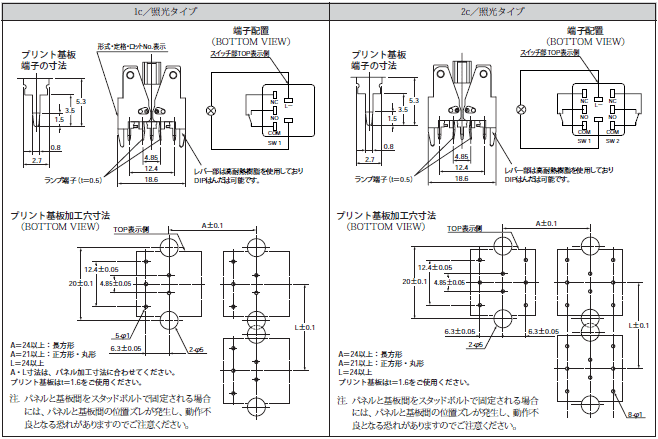

端子配置

プリント基板端子（非照光の場合もランプ端子はついています。）

A16□-P 外形寸法 3

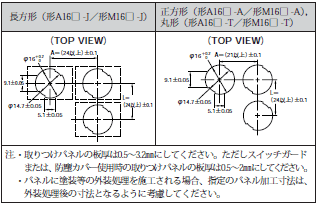

パネル加工図

プリント基板端子用

A16□-P 外形寸法 5

情報更新 : 2022/03/01
