(単位:mm)

標準形

ねじ取りつけ

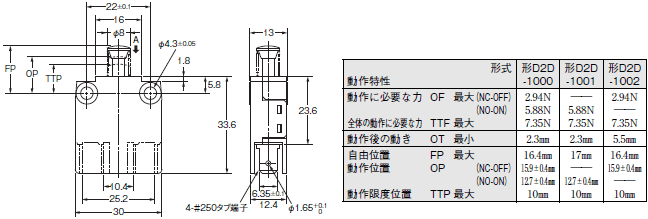

形D2D-1000
形D2D-1001
形D2D-1002

D2D 外形寸法 2

パネルマウント

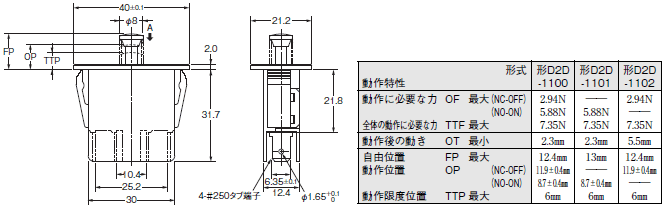

形D2D-1100
形D2D-1101
形D2D-1102

D2D 外形寸法 3

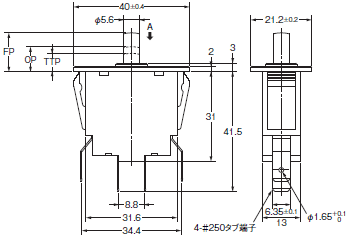

形D2D-3103

D2D 外形寸法 4

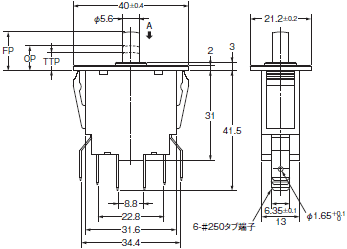

形D2D-3104

D2D 外形寸法 5
D2D 外形寸法 6

注1. 上記、外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2. 動作特性は、A方向(2704_dm_1_1)に動作した場合です。

プル・オン・ロック形

ねじ取りつけ

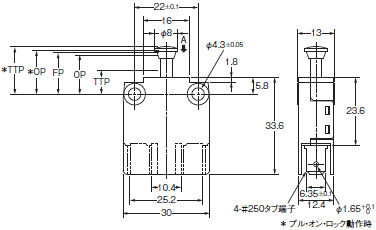

形D2D-2000

D2D 外形寸法 9

パネルマウント

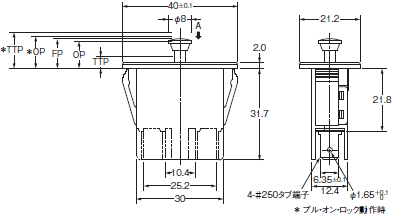

形D2D-2100

D2D 外形寸法 10

モーメンタリ動作(平常動作)

D2D 外形寸法 11

プル・オン・ロック動作

D2D 外形寸法 12

注1. 上記、外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2. 動作特性は、A方向(2704_dm_1_1)に動作した場合です。

取りつけ穴加工寸法

ねじ取りつけ穴加工寸法

D2D 外形寸法 15

パネル取りつけ穴加工寸法

D2D 外形寸法 16
