(単位:mm)

イラストは、代表として白色の場合です。□の中には、色による記号が入ります。
組み合わせ可能な形式については「種類/価格」タブをご覧ください。

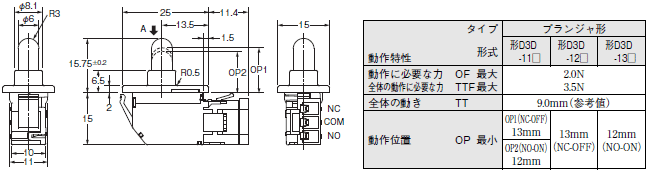

プランジャ形
形D3D-11□
形D3D-12□
形D3D-13□

D3D 外形寸法 2

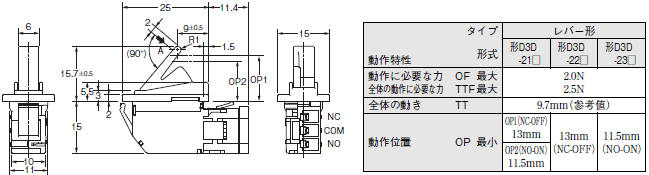

レバー形
形D3D-21□
形D3D-22□
形D3D-23□

D3D 外形寸法 3

注1. 上記、外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2. 動作特性は、A方向(2702_dm_1_1)に動作した場合です。

取りつけ穴加工寸法

D3D 外形寸法 5
