D2X

コネクタ形検出スイッチ

D2X

コネクタ用端子で配線作業を大幅に削減

※ Web特別価格提供品

本商品ご採用検討時のお願い

必ずご確認いただきたい情報があります。詳細は弊社電子部品サイトでご案内しています。

(単位:mm)

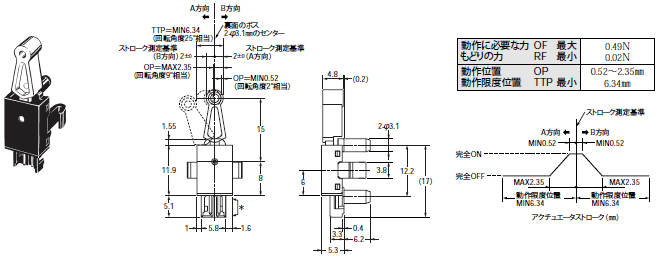

形D2X-C

D2X 外形寸法 1

*印部分の寸法は、タイコ エレクトロニクス ジャパン社製CTコネクタ2極タイプと同一です。
注1. 上記、外形寸法図中、指定のない部分の寸法公差は±0.4㎜です。
注2. 動作特性は、A方向(2701_dm_1_1)もしくはB方向(2701_dm_1_2)に動作した場合です。

取りつけ穴加工寸法

取りつけ穴の加工寸法は下図を参照いただき、加工面がスイッチ取りつけ面と反対側になるよう加工ください。

取りつけ板厚t=1.6mmの場合

D2X 外形寸法 3

取りつけ板厚t=1.2mmの場合

D2X 外形寸法 4

注1. センターずれは、±0.07mmです。
注2. 指定のない部分の寸法公差は、±0.1mmです。
