D2JW
シール形極超小形基本スイッチ
この商品について
関連情報
- 商品カテゴリ共通
情報更新 : 2014/09/18
取りつけ穴加工寸法
外形寸法／動作特性
リード線タイプのアクチュエータの種類は省略していますが端子部以外の寸法および動作特性は、はんだづけ端子タイプと共通です。

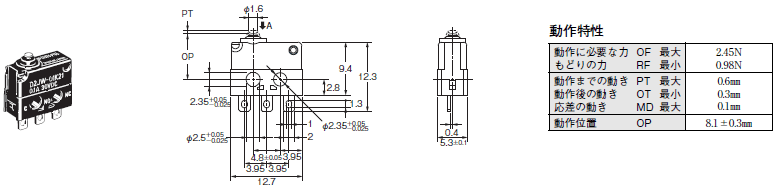

ピン押ボタン形
形D2JW-011

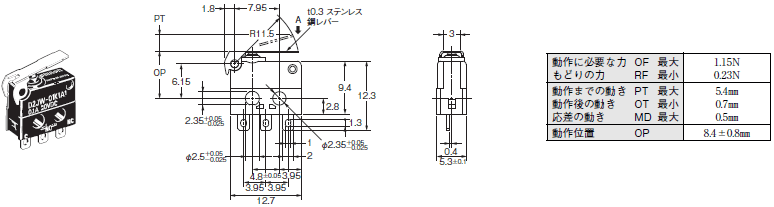

ヒンジ・短レバー形
形D2JW-01K1A1

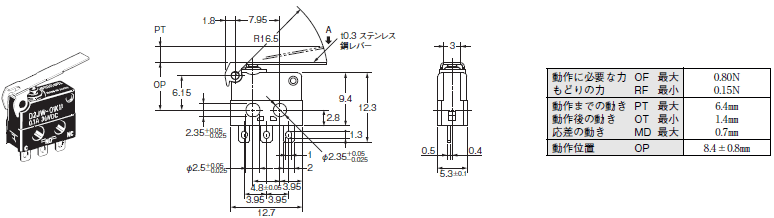

ヒンジ・レバー形
形D2JW-01K11

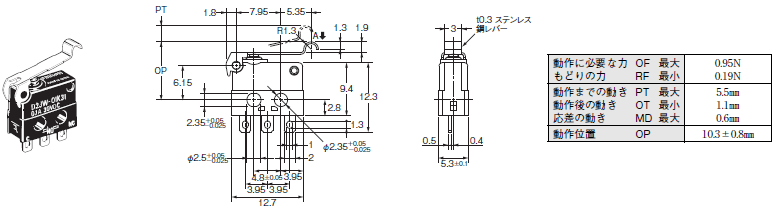

ヒンジ・アール・レバー形
形D2JW-01K31

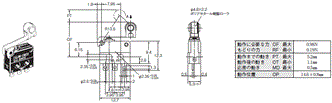

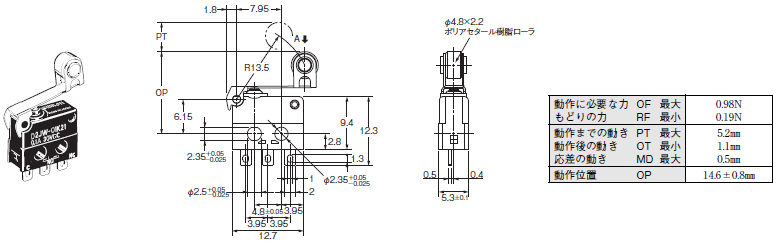

ヒンジ・ローラ・レバー形
形D2JW-01K21

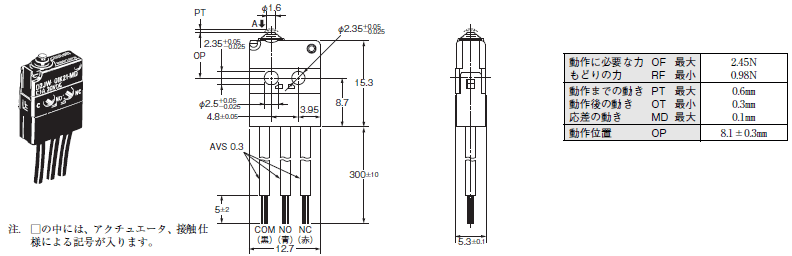

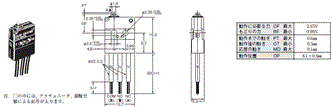

リード線タイプ
形D2JW-01□□□-MD
注1．上記、外形寸法図中、指定のない部分の寸法公差は±0.4㎜です。
注2．動作特性は、A方向（
）に動作した場合です。
