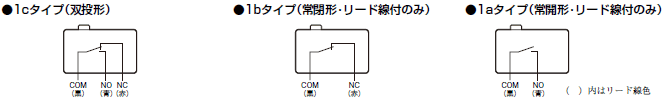

接触仕様

D2HW 定格/性能 1

接点仕様

接点 仕様 クロスバ
材質 金合金
間隔(標準値) 0.5mm
最小適用負荷(参考値) DC5V 1mA

定格

定格電圧 抵抗負荷
AC125V 0.1A
DC12V
DC24V
DC42V
2A
1A
0.5A

注. 上記定格は、以下の条件で試験を行った場合です。
  (1)周囲温度:20±2℃
  (2)周囲湿度:65±5%RH
  (3)操作ひん度:30回/min

安全規格認証定格

認証形式の必要な場合は、当社までお問い合わせください。

UL(UL61058-1/cUL C22.2 No.61058-1)

形式 形D2HW
定格電圧 抵抗負荷
AC100V 0.1A
DC12V 2A
DC24V 1A
DC42V 0.5A

性能

許容操作速度 1mm~500mm/s(ピン押ボタン形の場合)
許容操作ひん度 30回/min
絶縁抵抗 100MΩ以上(DC500V絶縁抵抗計にて)
接触抵抗(初期値) 端子タイプ 100mΩ以下
リード線タイプ 150mΩ以下
耐電圧 同極端子間 AC600V 50/60Hz 1min
充電金属部とアース間 AC1,500V 50/60Hz 1min
各端子と非充電金属部間 AC1,500V 50/60Hz 1min
振動*1 誤動作 周波数10~55Hz 複振幅1.5mm
衝撃*1 耐久 最大1,000m/s2
誤動作 最大300m/s2
耐久性*2 機械的 100万回以上(30回/min)
電気的 10万回以上(20回/min)
保護構造 端子タイプ IEC IP67(ただし、端子部を除く)
リード線タイプ IEC IP67
使用温度範囲 −40~+85℃ 60%RH以下(ただし、氷結、結露しないこと)
使用湿度範囲 95%RH以下(+5~+35℃にて)
質量 約0.7g(端子タイプのピン押ボタン形の場合)

注. 上記は初期における値です。
*1. ピン押ボタン形の場合は自由位置と動作限度位置、レバー形の場合は動作限度位置での値です。
   接点の閉路または開路は1ms以内です。
*2. 試験条件についてはお問い合わせください。
