D2HW
シール形極超小形基本スイッチ
この商品について
関連情報
- 商品カテゴリ共通
情報更新 : 2023/04/03

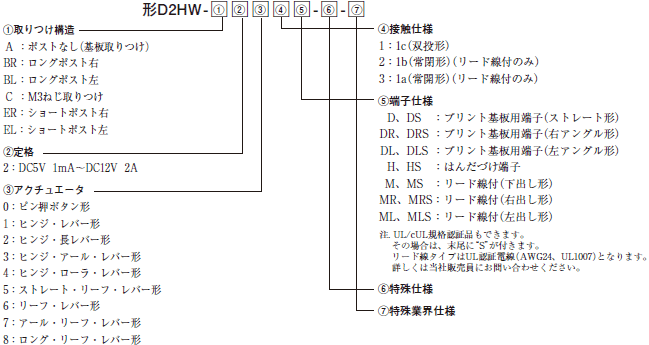

形式基準
種類
プリント基板取りつけタイプ
| 種類 | ロングポスト右
 |
ショートポスト右
 |
|||
|---|---|---|---|---|---|
| アクチュ
エータ |
端子仕様 | 接触仕様 | |||
ピン押ボタン形
 |
プリント
基板用 |
ストレート形 | 1c | ―― | ―― |
| アングル形 | 形D2HW-BR201DR | 形D2HW-ER201DR | |||
ヒンジ・レバー形
 |
ストレート形 | ―― | ―― | ||
| アングル形 | 形D2HW-BR211DR | 形D2HW-ER211DR | |||
ヒンジ・長レバー形
 |
ストレート形 | ―― | ―― | ||
| アングル形 | 形D2HW-BR221DR | 形D2HW-ER221DR | |||
ヒンジ・アール・レバー形
 |
ストレート形 | ―― | ―― | ||
| アングル形 | 形D2HW-BR231DR | 形D2HW-ER231DR | |||
| 種類 | ロングポスト左
 |
ショートポスト左
 |
ポストなし
 |
|||
|---|---|---|---|---|---|---|
| アクチュエータ | 端子仕様 | 接触仕様 | ||||
| ピン押ボタン形
|
プリント
基板用 |
ストレート形 | 1c | ―― | ―― | 形D2HW-A201D |
| アングル形 | 形D2HW-BL201DL | 形D2HW-EL201DL | ―― | |||
| ヒンジ・レバー形
|
ストレート形 | ―― | ―― | 形D2HW-A211D | ||
| アングル形 | 形D2HW-BL211DL | 形D2HW-EL211DL | ―― | |||
| ヒンジ・長レバー形
|
ストレート形 | ―― | ―― | 形D2HW-A221D | ||
| アングル形 | 形D2HW-BL221DL | 形D2HW-EL221DL | ―― | |||
| ヒンジ・アール・レバー形
|
ストレート形 | ―― | ―― | 形D2HW-A231D | ||
| アングル形 | 形D2HW-BL231DL | 形D2HW-EL231DL | ―― | |||
注1. アングル端子の向きはポストと同方向です。
注2. UL/cUL規格認証品もできます。その場合は、形式仕様の末尾に“S”が付きます。詳しくは当社販売員にお問い合わせください。
はんだづけ／リード線タイプ
| 種類 | ロングポスト右
 |
ショートポスト右
 |
|||
|---|---|---|---|---|---|
| アクチュエータ | 端子仕様 | 接触仕様 | |||
ピン押ボタン形
 |
はんだづけ | 1c | 形D2HW-BR201H | 形D2HW-ER201H | |
| リード線付 | 下出し | 1c | 形D2HW-BR201M | 形D2HW-ER201M | |
| 1b | 形D2HW-BR202M | 形D2HW-ER202M | |||
| 1a | 形D2HW-BR203M | 形D2HW-ER203M | |||
| 右出し | 1b | 形D2HW-BR202MR | 形D2HW-ER202MR | ||
| 1a | 形D2HW-BR203MR | 形D2HW-ER203MR | |||
| 左出し | 1b | 形D2HW-BR202ML | 形D2HW-ER202ML | ||
| 1a | 形D2HW-BR203ML | 形D2HW-ER203ML | |||
ヒンジ・レバー形
 |
はんだづけ | 1c | 形D2HW-BR211H | 形D2HW-ER211H | |
| リード線付 | 下出し | 1c | 形D2HW-BR211M | 形D2HW-ER211M | |
| 1b | 形D2HW-BR212M | 形D2HW-ER212M | |||
| 1a | 形D2HW-BR213M | 形D2HW-ER213M | |||
| 右出し | 1b | 形D2HW-BR212MR | 形D2HW-ER212MR | ||
| 1a | 形D2HW-BR213MR | 形D2HW-ER213MR | |||
| 左出し | 1b | 形D2HW-BR212ML | 形D2HW-ER212ML | ||
| 1a | 形D2HW-BR213ML | 形D2HW-ER213ML | |||
ヒンジ・長レバー形
 |
はんだづけ | 1c | 形D2HW-BR221H | 形D2HW-ER221H | |
| リード線付 | 下出し | 1c | 形D2HW-BR221M | 形D2HW-ER221M | |
| 1b | 形D2HW-BR222M | 形D2HW-ER222M | |||
| 1a | 形D2HW-BR223M | 形D2HW-ER223M | |||
| 右出し | 1b | 形D2HW-BR222MR | 形D2HW-ER222MR | ||
| 1a | 形D2HW-BR223MR | 形D2HW-ER223MR | |||
| 左出し | 1b | 形D2HW-BR222ML | 形D2HW-ER222ML | ||
| 1a | 形D2HW-BR223ML | 形D2HW-ER223ML | |||
ヒンジ・アール・レバー形
 |
はんだづけ | 1c | 形D2HW-BR231H | 形D2HW-ER231H | |
| リード線付 | 下出し | 1c | 形D2HW-BR231M | 形D2HW-ER231M | |
| 1b | 形D2HW-BR232M | 形D2HW-ER232M | |||
| 1a | 形D2HW-BR233M | 形D2HW-ER233M | |||
| 右出し | 1b | 形D2HW-BR232MR | 形D2HW-ER232MR | ||
| 1a | 形D2HW-BR233MR | 形D2HW-ER233MR | |||
| 左出し | 1b | 形D2HW-BR232ML | 形D2HW-ER232ML | ||
| 1a | 形D2HW-BR233ML | 形D2HW-ER233ML | |||
ヒンジ・ローラ・レバー形
 |
はんだづけ | 1c | 形D2HW-BR241H | 形D2HW-ER241H | |
| リード線付 | 下出し | 1c | 形D2HW-BR241M | 形D2HW-ER241M | |
| 1b | 形D2HW-BR242M | 形D2HW-ER242M | |||
| 1a | 形D2HW-BR243M | 形D2HW-ER243M | |||
| 右出し | 1b | 形D2HW-BR242MR | 形D2HW-ER242MR | ||
| 1a | 形D2HW-BR243MR | 形D2HW-ER243MR | |||
| 左出し | 1b | 形D2HW-BR242ML | 形D2HW-ER242ML | ||
| 1a | 形D2HW-BR243ML | 形D2HW-ER243ML | |||
リーフ･ストレート･レバー形
 |
はんだづけ | 1c | 形D2HW-BR251H | 形D2HW-ER251H | |
| リード線付 | 下出し | 1c | 形D2HW-BR251M | 形D2HW-ER251M | |
| 1b | 形D2HW-BR252M | 形D2HW-ER252M | |||
| 1a | 形D2HW-BR253M | 形D2HW-ER253M | |||
| 右出し | 1b | 形D2HW-BR252MR | 形D2HW-ER252MR | ||
| 1a | 形D2HW-BR253MR | 形D2HW-ER253MR | |||
| 左出し | 1b | 形D2HW-BR252ML | 形D2HW-ER252ML | ||
| 1a | 形D2HW-BR253ML | 形D2HW-ER253ML | |||
リーフ・レバー形
 |
はんだづけ | 1c | 形D2HW-BR261H | 形D2HW-ER261H | |
| リード線付 | 下出し | 1c | 形D2HW-BR261M | 形D2HW-ER261M | |
| 1b | 形D2HW-BR262M | 形D2HW-ER262M | |||
| 1a | 形D2HW-BR263M | 形D2HW-ER263M | |||
| 右出し | 1b | 形D2HW-BR262MR | 形D2HW-ER262MR | ||
| 1a | 形D2HW-BR263MR | 形D2HW-ER263MR | |||
| 左出し | 1b | 形D2HW-BR262ML | 形D2HW-ER262ML | ||
| 1a | 形D2HW-BR263ML | 形D2HW-ER263ML | |||
アール・リーフ・レバー形
 |
はんだづけ | 1c | 形D2HW-BR271H | 形D2HW-ER271H | |
| リード線付 | 下出し | 1c | 形D2HW-BR271M | 形D2HW-ER271M | |
| 1b | 形D2HW-BR272M | 形D2HW-ER272M | |||
| 1a | 形D2HW-BR273M | 形D2HW-ER273M | |||
| 右出し | 1b | 形D2HW-BR272MR | 形D2HW-ER272MR | ||
| 1a | 形D2HW-BR273MR | 形D2HW-ER273MR | |||
| 左出し | 1b | 形D2HW-BR272ML | 形D2HW-ER272ML | ||
| 1a | 形D2HW-BR273ML | 形D2HW-ER273ML | |||
ロング・リーフ・レバー形
 |
リード線付 | 下出し | 1c | 形D2HW-BR281M | 形D2HW-ER281M |
| 1b | 形D2HW-BR282M | 形D2HW-ER282M | |||
| 1a | 形D2HW-BR283M | 形D2HW-ER283M | |||
| 右出し | 1b | 形D2HW-BR282MR | 形D2HW-ER282MR | ||
| 1a | 形D2HW-BR283MR | 形D2HW-ER283MR | |||
| 左出し | 1b | 形D2HW-BR282ML | 形D2HW-ER282ML | ||
| 1a | 形D2HW-BR283ML | 形D2HW-ER283ML | |||
| 種類 | ロングポスト左
 |
ショートポスト左
 |
M3ねじ取りつけ
 |
|||
|---|---|---|---|---|---|---|
| アクチュエータ | 端子仕様 | 接触仕様 | ||||
| ピン押ボタン形
|
はんだづけ | 1c | 形D2HW-BL201H | 形D2HW-EL201H | 形D2HW-C201H | |
| リード線付 | 下出し | 1c | 形D2HW-BL201M | 形D2HW-EL201M | 形D2HW-C201M | |
| 1b | 形D2HW-BL202M | 形D2HW-EL202M | 形D2HW-C202M | |||
| 1a | 形D2HW-BL203M | 形D2HW-EL203M | 形D2HW-C203M | |||
| 右出し | 1b | 形D2HW-BL202MR | 形D2HW-EL202MR | 形D2HW-C202MR | ||
| 1a | 形D2HW-BL203MR | 形D2HW-EL203MR | 形D2HW-C203MR | |||
| 左出し | 1b | 形D2HW-BL202ML | 形D2HW-EL202ML | ―― | ||
| 1a | 形D2HW-BL203ML | 形D2HW-EL203ML | ―― | |||
| ヒンジ・レバー形
|
はんだづけ | 1c | 形D2HW-BL211H | 形D2HW-EL211H | 形D2HW-C211H | |
| リード線付 | 下出し | 1c | 形D2HW-BL211M | 形D2HW-EL211M | 形D2HW-C211M | |
| 1b | 形D2HW-BL212M | 形D2HW-EL212M | 形D2HW-C212M | |||
| 1a | 形D2HW-BL213M | 形D2HW-EL213M | 形D2HW-C213M | |||
| 右出し | 1b | 形D2HW-BL212MR | 形D2HW-EL212MR | 形D2HW-C212MR | ||
| 1a | 形D2HW-BL213MR | 形D2HW-EL213MR | 形D2HW-C213MR | |||
| 左出し | 1b | 形D2HW-BL212ML | 形D2HW-EL212ML | ―― | ||
| 1a | 形D2HW-BL213ML | 形D2HW-EL213ML | ―― | |||
| ヒンジ・長レバー形
|
はんだづけ | 1c | 形D2HW-BL221H | 形D2HW-EL221H | 形D2HW-C221H | |
| リード線付 | 下出し | 1c | 形D2HW-BL221M | 形D2HW-EL221M | 形D2HW-C221M | |
| 1b | 形D2HW-BL222M | 形D2HW-EL222M | 形D2HW-C222M | |||
| 1a | 形D2HW-BL223M | 形D2HW-EL223M | 形D2HW-C223M | |||
| 右出し | 1b | 形D2HW-BL222MR | 形D2HW-EL222MR | 形D2HW-C222MR | ||
| 1a | 形D2HW-BL223MR | 形D2HW-EL223MR | 形D2HW-C223MR | |||
| 左出し | 1b | 形D2HW-BL222ML | 形D2HW-EL222ML | ―― | ||
| 1a | 形D2HW-BL223ML | 形D2HW-EL223ML | ―― | |||
| ヒンジ・アール・レバー形
|
はんだづけ | 1c | 形D2HW-BL231H | 形D2HW-EL231H | 形D2HW-C231H | |
| リード線付 | 下出し | 1c | 形D2HW-BL231M | 形D2HW-EL231M | 形D2HW-C231M | |
| 1b | 形D2HW-BL232M | 形D2HW-EL232M | 形D2HW-C232M | |||
| 1a | 形D2HW-BL233M | 形D2HW-EL233M | 形D2HW-C233M | |||
| 右出し | 1b | 形D2HW-BL232MR | 形D2HW-EL232MR | 形D2HW-C232MR | ||
| 1a | 形D2HW-BL233MR | 形D2HW-EL233MR | 形D2HW-C233MR | |||
| 左出し | 1b | 形D2HW-BL232ML | 形D2HW-EL232ML | ―― | ||
| 1a | 形D2HW-BL233ML | 形D2HW-EL233ML | ―― | |||
| ヒンジ・ローラ・レバー形
|
はんだづけ | 1c | 形D2HW-BL241H | 形D2HW-EL241H | 形D2HW-C241H | |
| リード線付 | 下出し | 1c | 形D2HW-BL241M | 形D2HW-EL241M | 形D2HW-C241M | |
| 1b | 形D2HW-BL242M | 形D2HW-EL242M | 形D2HW-C242M | |||
| 1a | 形D2HW-BL243M | 形D2HW-EL243M | 形D2HW-C243M | |||
| 右出し | 1b | 形D2HW-BL242MR | 形D2HW-EL242MR | 形D2HW-C242MR | ||
| 1a | 形D2HW-BL243MR | 形D2HW-EL243MR | 形D2HW-C243MR | |||
| 左出し | 1b | 形D2HW-BL242ML | 形D2HW-EL242ML | ―― | ||
| 1a | 形D2HW-BL243ML | 形D2HW-EL243ML | ―― | |||
| リーフ･ストレート･レバー形
|
はんだづけ | 1c | 形D2HW-BL251H | 形D2HW-EL251H | 形D2HW-C251H | |
| リード線付 | 下出し | 1c | 形D2HW-BL251M | 形D2HW-EL251M | 形D2HW-C251M | |
| 1b | 形D2HW-BL252M | 形D2HW-EL252M | 形D2HW-C252M | |||
| 1a | 形D2HW-BL253M | 形D2HW-EL253M | 形D2HW-C253M | |||
| 右出し | 1b | 形D2HW-BL252MR | 形D2HW-EL252MR | 形D2HW-C252MR | ||
| 1a | 形D2HW-BL253MR | 形D2HW-EL253MR | 形D2HW-C253MR | |||
| 左出し | 1b | 形D2HW-BL252ML | 形D2HW-EL252ML | ―― | ||
| 1a | 形D2HW-BL253ML | 形D2HW-EL253ML | ―― | |||
| リーフ・レバー形
|
はんだづけ | 1c | 形D2HW-BL261H | 形D2HW-EL261H | 形D2HW-C261H | |
| リード線付 | 下出し | 1c | 形D2HW-BL261M | 形D2HW-EL261M | 形D2HW-C261M | |
| 1b | 形D2HW-BL262M | 形D2HW-EL262M | 形D2HW-C262M | |||
| 1a | 形D2HW-BL263M | 形D2HW-EL263M | 形D2HW-C263M | |||
| 右出し | 1b | 形D2HW-BL262MR | 形D2HW-EL262MR | 形D2HW-C262MR | ||
| 1a | 形D2HW-BL263MR | 形D2HW-EL263MR | 形D2HW-C263MR | |||
| 左出し | 1b | 形D2HW-BL262ML | 形D2HW-EL262ML | ―― | ||
| 1a | 形D2HW-BL263ML | 形D2HW-EL263ML | ―― | |||
| アール・リーフ・レバー形
|
はんだづけ | 1c | 形D2HW-BL271H | 形D2HW-EL271H | 形D2HW-C271H | |
| リード線付 | 下出し | 1c | 形D2HW-BL271M | 形D2HW-EL271M | 形D2HW-C271M | |
| 1b | 形D2HW-BL272M | 形D2HW-EL272M | 形D2HW-C272M | |||
| 1a | 形D2HW-BL273M | 形D2HW-EL273M | 形D2HW-C273M | |||
| 右出し | 1b | 形D2HW-BL272MR | 形D2HW-EL272MR | 形D2HW-C272MR | ||
| 1a | 形D2HW-BL273MR | 形D2HW-EL273MR | 形D2HW-C273MR | |||
| 左出し | 1b | 形D2HW-BL272ML | 形D2HW-EL272ML | ―― | ||
| 1a | 形D2HW-BL273ML | 形D2HW-EL273ML | ―― | |||
| ロング・リーフ・レバー形
|
リード線付 | 下出し | 1c | 形D2HW-BL281M | 形D2HW-EL281M | 形D2HW-C281M |
| 1b | 形D2HW-BL282M | 形D2HW-EL282M | 形D2HW-C282M | |||
| 1a | 形D2HW-BL283M | 形D2HW-EL283M | 形D2HW-C283M | |||
| 右出し | 1b | 形D2HW-BL282MR | 形D2HW-EL282MR | 形D2HW-C282MR | ||
| 1a | 形D2HW-BL283MR | 形D2HW-EL283MR | 形D2HW-C283MR | |||
| 左出し | 1b | 形D2HW-BL282ML | 形D2HW-EL282ML | ―― | ||
| 1a | 形D2HW-BL283ML | 形D2HW-EL283ML | ―― | |||
注1. 上表リード線タイプの標準リード線（AVSS 0.5）の長さは30cmです。
注2. UL/cUL規格認証品もできます。その場合は、形式仕様の末尾に“S”が付きます。リード線タイプはUL認証電線（AWG24、UL1007）となります。
詳しくは当社販売員にお問い合わせください。
