※ ◎印または灰色背景表記の機種は標準在庫機種です。無印(受注生産機種)の納期についてはお取り引き商社にお問い合わせください。

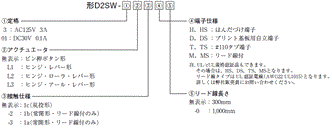

形式基準

D2SW 種類/価格 1

種類

定格 3A 0.1A
アクチュエータ 端子仕様 接触
仕様
ピン押ボタン形
2694_lu_1_1
はんだづけ端子 1c 形D2SW-3H 形D2SW-01H
♯110タブ端子 形D2SW-3T 形D2SW-01T
プリント基板用端子 形D2SW-3D 形D2SW-01D
リード線タイプ(300mm) 1c 形D2SW-3M 形D2SW-01M
1b 形D2SW-3-2M 形D2SW-01-2M
1a 形D2SW-3-3M 形D2SW-01-3M
リード線タイプ(1,000mm) 1c 形D2SW-3M-0 形D2SW-01M-0
ヒンジ・レバー形
2694_lu_1_2
はんだづけ端子 1c 形D2SW-3L1H 形D2SW-01L1H
♯110タブ端子 形D2SW-3L1T 形D2SW-01L1T
プリント基板用端子 形D2SW-3L1D 形D2SW-01L1D
リード線タイプ(300mm) 1c 形D2SW-3L1M 形D2SW-01L1M
1b 形D2SW-3L1-2M 形D2SW-01L1-2M
1a 形D2SW-3L1-3M 形D2SW-01L1-3M
リード線タイプ(1,000mm) 1c 形D2SW-3L1M-0 形D2SW-01L1M-0
ヒンジ・ローラ・
レバー形
2694_lu_1_3
はんだづけ端子 1c 形D2SW-3L2H 形D2SW-01L2H
♯110タブ端子 形D2SW-3L2T 形D2SW-01L2T
プリント基板用端子 形D2SW-3L2D 形D2SW-01L2D
リード線タイプ(300mm) 1c 形D2SW-3L2M 形D2SW-01L2M
1b 形D2SW-3L2-2M 形D2SW-01L2-2M
1a 形D2SW-3L2-3M 形D2SW-01L2-3M
リード線タイプ(1,000mm) 1c 形D2SW-3L2M-0 形D2SW-01L2M-0
ヒンジ・アール・
レバー形
2694_lu_1_4
はんだづけ端子 1c 形D2SW-3L3H 形D2SW-01L3H
♯110タブ端子 形D2SW-3L3T 形D2SW-01L3T
プリント基板用端子 形D2SW-3L3D 形D2SW-01L3D
リード線タイプ(300mm) 1c 形D2SW-3L3M 形D2SW-01L3M
1b 形D2SW-3L3-2M 形D2SW-01L3-2M
1a 形D2SW-3L3-3M 形D2SW-01L3-3M
リード線タイプ(1,000mm) 1c 形D2SW-3L3M-0 形D2SW-01L3M-0

安全規格認証品

定格 3A 0.1A
アクチュエータ 端子仕様 接触仕様
ピン押ボタン形
2694_lu_2_1
はんだづけ端子 1c 形D2SW-3HS 形D2SW-01HS
#110タブ端子 形D2SW-3TS 形D2SW-01TS
プリント基板用端子 形D2SW-3DS 形D2SW-01DS
リード線タイプ(300mm) 形D2SW-3MS 形D2SW-01MS
ヒンジ・レバー形
2694_lu_2_2
はんだづけ端子 形D2SW-3L1HS 形D2SW-01L1HS
#110タブ端子 形D2SW-3L1TS 形D2SW-01L1TS
プリント基板用端子 形D2SW-3L1DS 形D2SW-01L1DS
リード線タイプ(300mm) 形D2SW-3L1MS 形D2SW-01L1MS
ヒンジ・ローラ・
レバー形
2694_lu_2_3
はんだづけ端子 形D2SW-3L2HS 形D2SW-01L2HS
#110タブ端子 形D2SW-3L2TS 形D2SW-01L2TS
プリント基板用端子 形D2SW-3L2DS 形D2SW-01L2DS
リード線タイプ(300mm) 形D2SW-3L2MS 形D2SW-01L2MS
ヒンジ・アール・
レバー形
2694_lu_2_4
はんだづけ端子 形D2SW-3L3HS 形D2SW-01L3HS
#110タブ端子 形D2SW-3L3TS 形D2SW-01L3TS
プリント基板用端子 形D2SW-3L3DS 形D2SW-01L3DS
リード線タイプ(300mm) 形D2SW-3L3MS 形D2SW-01L3MS
