※ ◎印または灰色背景表記の機種は標準在庫機種です。無印(受注生産機種)の納期についてはお取り引き商社にお問い合わせください。

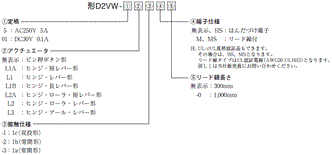

形式基準

D2VW 種類/価格 1

種類

定格 5A 0.1A
アクチュ
エータ
端子仕様 接触
仕様
ピン
押ボタン形
2693_lu_1_1
はんだづけ端子 1c 形D2VW-5-1 形D2VW-01-1
1b 形D2VW-5-2 形D2VW-01-2
1a 形D2VW-5-3 形D2VW-01-3
リード線タイプ(300mm) 1c 形D2VW-5-1M 形D2VW-01-1M
1b 形D2VW-5-2M 形D2VW-01-2M
1a 形D2VW-5-3M 形D2VW-01-3M
リード線タイプ(1,000mm) 1c 形D2VW-5-1M-0 形D2VW-01-1M-0
ヒンジ・
短レバー形
2693_lu_1_2
はんだづけ端子 1c 形D2VW-5L1A-1 形D2VW-01L1A-1
1b 形D2VW-5L1A-2 形D2VW-01L1A-2
1a 形D2VW-5L1A-3 形D2VW-01L1A-3
リード線タイプ(300mm) 1c 形D2VW-5L1A-1M 形D2VW-01L1A-1M
1b 形D2VW-5L1A-2M 形D2VW-01L1A-2M
1a 形D2VW-5L1A-3M 形D2VW-01L1A-3M
リード線タイプ(1,000mm) 1c 形D2VW-5L1A-1M-0 形D2VW-01L1A-1M-0
ヒンジ・
レバー形
2693_lu_1_3
はんだづけ端子 1c 形D2VW-5L1-1 形D2VW-01L1-1
1b 形D2VW-5L1-2 形D2VW-01L1-2
1a 形D2VW-5L1-3 形D2VW-01L1-3
リード線タイプ(300mm) 1c 形D2VW-5L1-1M 形D2VW-01L1-1M
1b 形D2VW-5L1-2M 形D2VW-01L1-2M
1a 形D2VW-5L1-3M 形D2VW-01L1-3M
リード線タイプ(1,000mm) 1c 形D2VW-5L1-1M-0 形D2VW-01L1-1M-0
ヒンジ・
長レバー形
2693_lu_1_4
はんだづけ端子 1c 形D2VW-5L1B-1 形D2VW-01L1B-1
1b 形D2VW-5L1B-2 形D2VW-01L1B-2
1a 形D2VW-5L1B-3 形D2VW-01L1B-3
リード線タイプ 1c 形D2VW-5L1B-1M 形D2VW-01L1B-1M
1b 形D2VW-5L1B-2M 形D2VW-01L1B-2M
1a 形D2VW-5L1B-3M 形D2VW-01L1B-3M
リード線タイプ(1,000mm) 1c 形D2VW-5L1B-1M-0 形D2VW-01L1B-1M-0
ヒンジ・
ローラ・
短レバー形
2693_lu_1_5
はんだづけ端子 1c 形D2VW-5L2A-1 形D2VW-01L2A-1
1b 形D2VW-5L2A-2 形D2VW-01L2A-2
1a 形D2VW-5L2A-3 形D2VW-01L2A-3
リード線タイプ(300mm) 1c 形D2VW-5L2A-1M 形D2VW-01L2A-1M
1b 形D2VW-5L2A-2M 形D2VW-01L2A-2M
1a 形D2VW-5L2A-3M 形D2VW-01L2A-3M
リード線タイプ(1,000mm) 1c 形D2VW-5L2A-1M-0 形D2VW-01L2A-1M-0
ヒンジ・
ローラ・
レバー形
2693_lu_1_6
はんだづけ端子 1c 形D2VW-5L2-1 形D2VW-01L2-1
1b 形D2VW-5L2-2 形D2VW-01L2-2
1a 形D2VW-5L2-3 形D2VW-01L2-3
リード線タイプ(300mm) 1c 形D2VW-5L2-1M 形D2VW-01L2-1M
1b 形D2VW-5L2-2M 形D2VW-01L2-2M
1a 形D2VW-5L2-3M 形D2VW-01L2-3M
リード線タイプ(1,000mm) 1c 形D2VW-5L2-1M-0 形D2VW-01L2-1M-0
ヒンジ・
アール・
レバー形
2693_lu_1_7
はんだづけ端子 1c 形D2VW-5L3-1 形D2VW-01L3-1
1b 形D2VW-5L3-2 形D2VW-01L3-2
1a 形D2VW-5L3-3 形D2VW-01L3-3
リード線タイプ(300mm) 1c 形D2VW-5L3-1M 形D2VW-01L3-1M
1b 形D2VW-5L3-2M 形D2VW-01L3-2M
1a 形D2VW-5L3-3M 形D2VW-01L3-3M
リード線タイプ(1,000mm) 1c 形D2VW-5L3-1M-0 形D2VW-01L3-1M-0

安全規格認証品

定格 5A 0.1A
アクチュエータ 端子仕様 接触仕様
ピン押ボタン形
2693_lu_2_1
はんだづけ端子 1c 形D2VW-5-1HS 形D2VW-01-1HS
リード線タイプ(300mm) 形D2VW-5-1MS 形D2VW-01-1MS
ヒンジ・
短レバー形
2693_lu_2_2
はんだづけ端子 形D2VW-5L1A-1HS 形D2VW-01L1A-1HS
リード線タイプ(300mm) 形D2VW-5L1A-1MS 形D2VW-01L1A-1MS
ヒンジ・レバー形
2693_lu_2_3
はんだづけ端子 形D2VW-5L1-1HS 形D2VW-01L1-1HS
リード線タイプ(300mm) 形D2VW-5L1-1MS 形D2VW-01L1-1MS
ヒンジ・
長レバー形
2693_lu_2_4
はんだづけ端子 形D2VW-5L1B-1HS 形D2VW-01L1B-1HS
リード線タイプ(300mm) 形D2VW-5L1B-1MS 形D2VW-01L1B-1MS
ヒンジ・ローラ・
短レバー形
2693_lu_2_5
はんだづけ端子 形D2VW-5L2A-1HS 形D2VW-01L2A-1HS
リード線タイプ(300mm) 形D2VW-5L2A-1MS 形D2VW-01L2A-1MS
ヒンジ・ローラ・
レバー形
2693_lu_2_6
はんだづけ端子 形D2VW-5L2-1HS 形D2VW-01L2-1HS
リード線タイプ(300mm) 形D2VW-5L2-1MS 形D2VW-01L2-1MS

ヒンジ・アール・
レバー形
2693_lu_2_7

はんだづけ端子 形D2VW-5L3-1HS 形D2VW-01L3-1HS
リード線タイプ(300mm) 形D2VW-5L3-1MS 形D2VW-01L3-1MS
