（単位：mm）
D2VW
シール形小形基本スイッチ
この商品について
関連情報
- 商品カテゴリ共通
情報更新 : 2020/04/01
取りつけ穴加工寸法
外形寸法／動作特性

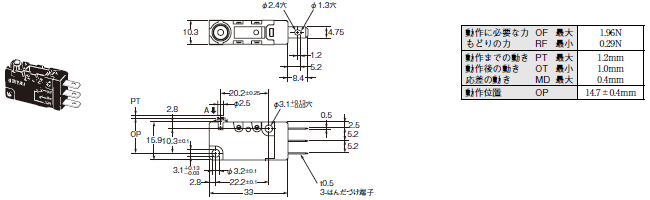

端子タイプ
ピン押ボタン形を代表して掲載します。
他のアクチュエータタイプのアクチュエータ部の寸法および動作特性はリード線タイプのものと同一です。
ピン押ボタン形
形D2VW-5-1
形D2VW-01-1
リード線タイプ
イラスト・図面は、1cタイプの場合です。1bタイプ、1aタイプは、省略しています。

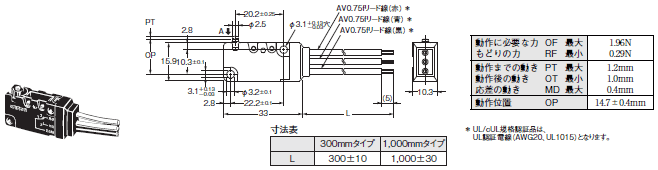

ピン押ボタン形
形D2VW-5-1M
形D2VW-5-1M-0
形D2VW-01-1M
形D2VW-01-1M-0

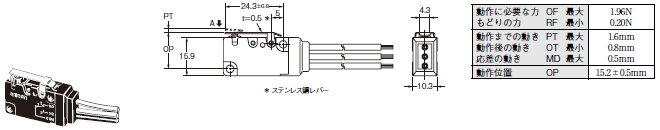

ヒンジ・短レバー形
形D2VW-5L1A-1M
形D2VW-5L1A-1M-0
形D2VW-01L1A-1M
形D2VW-01L1A-1M-0

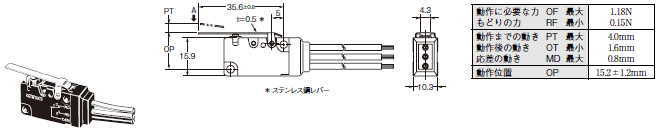

ヒンジ・レバー形
形D2VW-5L1-1M
形D2VW-5L1-1M-0
形D2VW-01L1-1M
形D2VW-01L1-1M-0

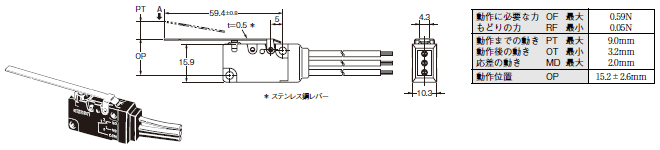

ヒンジ・長レバー形
形D2VW-5L1B-1M
形D2VW-5L1B-1M-0
形D2VW-01L1B-1M
形D2VW-01L1B-1M-0

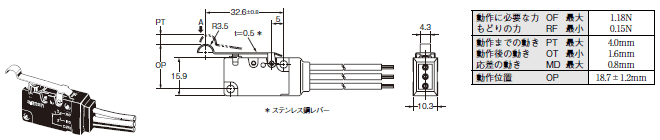

ヒンジ・アール・レバー形
形D2VW-5L3-1M
形D2VW-5L3-1M-0
形D2VW-01L3-1M
形D2VW-01L3-1M-0

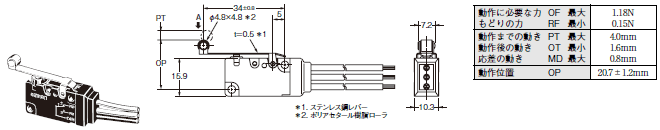

ヒンジ・ローラ・短レバー形
形D2VW-5L2A-1M
形D2VW-5L2A-1M-0
形D2VW-01L2A-1M
形D2VW-01L2A-1M-0

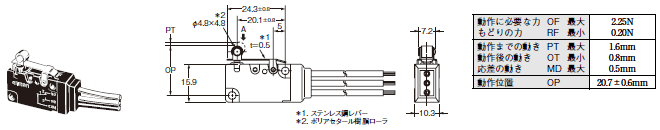

ヒンジ・ローラ・レバー形
形D2VW-5L2-1M
形D2VW-5L2-1M-0
形D2VW-01L2-1M
形D2VW-01L2-1M-0
注1．上記、外形寸法図中、指定のない部分の寸法公差は±0.4㎜です。
注2．動作特性は、A方向（
）に動作した場合です。
