(単位:mm)

外形寸法/動作特性

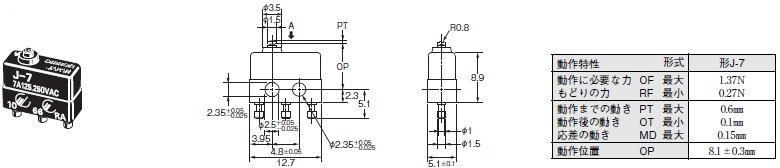

ピン押ボタン形

形J-7

J 外形寸法 2

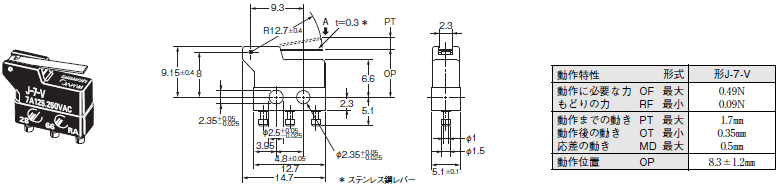

ヒンジ・短レバー形

形J-7-V

J 外形寸法 3

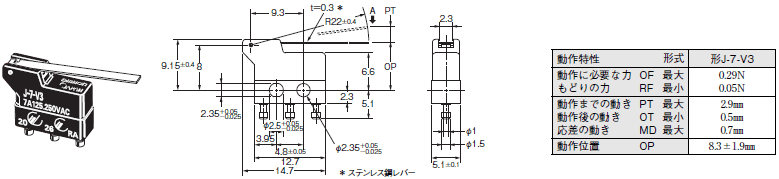

ヒンジ・レバー形

形J-7-V3

J 外形寸法 4

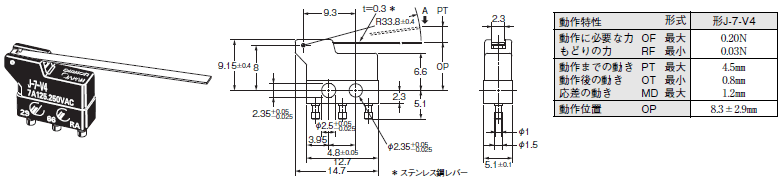

ヒンジ・長レバー形

形J-7-V4

J 外形寸法 5

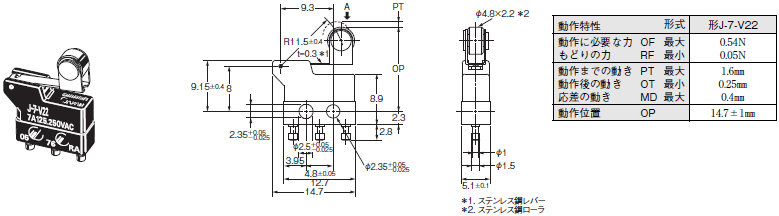

ヒンジ・ローラ・短レバー形

形J-7-V22

J 外形寸法 6

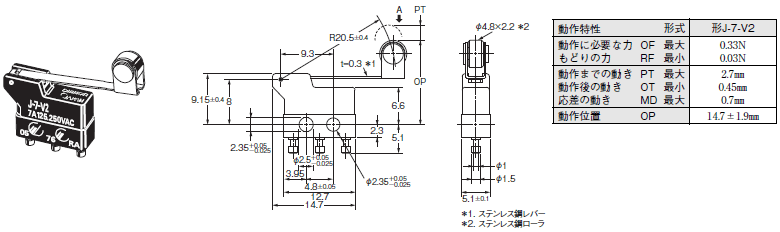

ヒンジ・ローラ・レバー形

形J-7-V2

J 外形寸法 7

注1. 上記、外形寸法図中、指定のない部分の寸法公差は±0.2㎜です。

注2. 動作特性は、A方向(2691_dm_7)に動作した場合です。
