超小形基本スイッチ

SS-P

形SSシリーズと取りつけ互換、シンプルな構造ながら使いやすさを追求

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2016/08/03

（単位：mm）

端子の種類／形状

はんだづけ端子

SS-P 外形寸法 2

＃110タブ端子

SS-P 外形寸法 3

プリント基板用端子

SS-P 外形寸法 5

取りつけ穴加工寸法

SS-P 外形寸法 7

外形寸法／動作特性

イラスト・図面は、はんだづけ端子の場合です。#110タブ端子、プリント基板用端子の詳細については、「端子の種類／形状」をご覧ください。

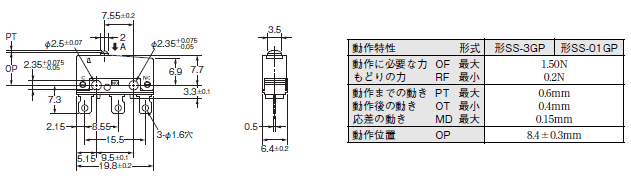

ピン押ボタン形
形SS-3GP
形SS-01GP

SS-P 外形寸法 10

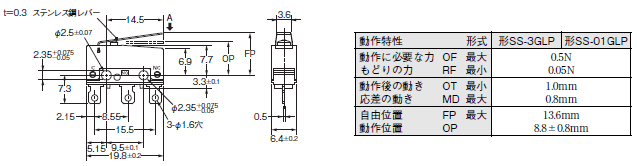

ヒンジ・レバー形
形SS-3GLP
形SS-01GLP

SS-P 外形寸法 11

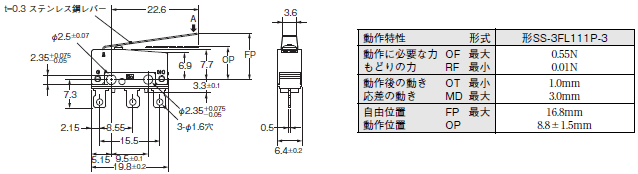

ヒンジ・長レバー形
形SS-3FL111P-3

SS-P 外形寸法 12

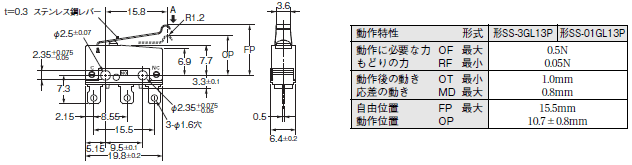

ヒンジ・アール・レバー形
形SS-3GL13P
形SS-01GL13P

SS-P 外形寸法 13

注1. 上記、外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2. 動作特性は、A方向（2688_dm_8 ）に動作した場合です。
