超小形基本スイッチ

SS

信頼性・安全性を徹底追求した超小形基本スイッチ

形SS-01GL111FDは2021年3月受注終了

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2022/03/01

接触仕様

SS 定格/性能 1

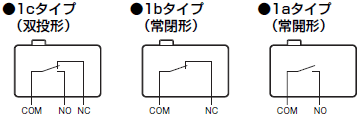

接点仕様

形式 形SS-10シリーズ 形SS-5シリーズ 形SS-01シリーズ 形SS-5Fシリーズ
接点 仕様 リベット クロスバ リベット
材質 銀合金 銀 金合金 銀
間隔（標準値） 0.5mm 0.25mm 1mm以上
突入電流 常時閉路 最大20A 最大1A ――
常時開路 最大15A 最大10A 最大1A 最大10A
最小適用負荷（参考値）＊ DC5V 160mA DC5V 1mA DC5V 160mA

＊最小適用負荷については、カタログの「■正しくお使いください」の「●微小負荷形での使用について」をご参照ください。

定格

項目 抵抗負荷
形式 定格電圧
形SS-10シリーズ AC250V 10.1A
形SS-5シリーズ AC125V 5A
AC250V 3A
形SS-01シリーズ AC125V 0.1A
DC 30V 0.1A
形SS-5Fシリーズ AC250V 3A
DC 30V 5A

注. 上記定格は、以下の条件で試験を行った場合です。
　　（1）周囲温度：20±2℃
　　（2）周囲湿度：65±5％RH
　　（3）操作ひん度：30回/min

安全規格認証定格

「種類」記載の形式は、UL、CSA認証品となっています。
注. 耐熱タイプは規格認証品ではありませんので、ご注意ください。

UL（UL61058-1）/cUL（CSA C22.2 No.61058-1）

定格電圧 形SS-10 形SS-5 形SS-01 形SS-5F
AC125Ｖ
　　250V		 ―
10.1A		 5A
3A		 0.1A
―		 ―
3A
DC 30V ― ― 0.1A 5A

VDEに関しては、個別の認証形式は当社までお問い合わせください。

VDE（EN61058-1）

定格電圧 形SS-10 形SS-5 形SS-5F
AC250V 10A 5A 3A

試験条件 ： 5E4（50,000回） T85（0～＋85℃）

定格

形式 形SS-10
シリーズ		 形SS-5
シリーズ		 形SS-01
シリーズ		 形SS-5F
シリーズ
許容操作速度 0.1mm～1m/s（ピン押ボタン形の場合）
許容操作
ひん度		 機械的 400回/min
電気的 30回/min
絶縁抵抗 100MΩ以上（DC500V絶縁抵抗計にて）
接触抵抗
（初期値）		 OF1.47Nタイプ 30mΩ以下 50mΩ以下 30mΩ以下
OF0.49Nタイプ ―― 50mΩ以下 100mΩ以下 ――
OF0.25Nタイプ ―― 150mΩ以下 ――
耐電圧 ＊1 同極端子間 AC1,000V 50/60Hz 1min AC600V
50/60Hz 1min		 AC1,000V
50/60Hz 1min
充電金属部とアース間 AC1,500V 50/60Hz 1min
各端子と非充電金属部間 AC1,500V 50/60Hz 1min
振動＊2 誤動作 周波数10～55Hz　複振幅1.5mm
衝撃 ＊2 耐久 OF1.47Nタイプ 最大1,000m/s2
OF0.49Nタイプ 最大500m/s2 ――
OF0.25Nタイプ 最大500m/s2 ――
誤動作 OF1.47Nタイプ 最大300m/s2
OF0.49Nタイプ 最大200m/s2 ――
OF0.25Nタイプ 最大200m/s2 ――
耐久性 ＊3 機械的 1,000万回以上
（60回/min）		 3,000万回以上（60回/min） 10万回以上
（60回/min）
電気的 5万回以上
（30回/min）		 20万回以上（30回/min） 10万回以上
（30回/min）
保護構造 IEC IP40
感電保護クラス Class I
PTI（トラッキング特性） 175
使用温度範囲 -25～+85℃ 60%RH以下（ただし、氷結、結露しないこと）
使用湿度範囲 85%RH以下（+5～+35℃にて）
質量 約1.6g（ピン押ボタン形の場合）

注. 上記は初期における値です。
＊1. 耐電圧は、セパレータ（カタログを参照）を使用した時の数値です。
＊2. ピン押ボタン形では自由位置と動作限度位置、レバー形の場合は動作限度位置での値です。
　　　接点の閉路または開路は1ms以内です。
＊3. 試験条件についてはお問い合わせください。
