(単位:mm)

端子の種類/形状

はんだづけ端子

SS 外形寸法 2

タブ端子(#110)

SS 外形寸法 3

プリント基板用端子

SS 外形寸法 4

注. 1a仕様の場合は、NC端子がありません。

取りつけ穴加工寸法

SS 外形寸法 6

外形寸法/動作特性

イラスト・図面は、はんだづけ端子の場合です。タブ端子(#110)、プリント基板用端子の詳細については、「端子の種類/形状」をご覧ください。

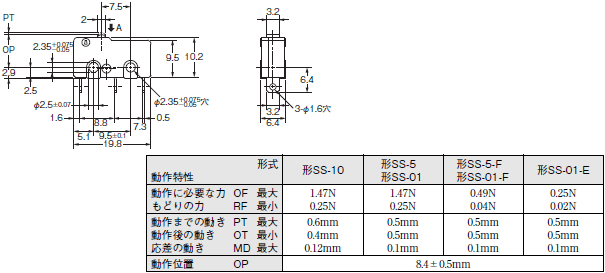

ピン押ボタン形
形SS-10
形SS-5(-F)
形SS-01(-E、-F)

SS 外形寸法 8

ヒンジ・レバー形
形SS-10GL
形SS-5GL(-F)
形SS-01GL(-E、-F)

SS 外形寸法 9

ヒンジ・長レバー形

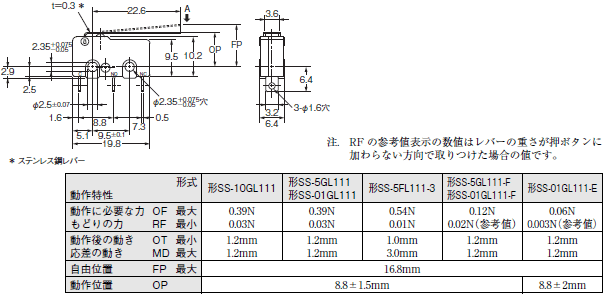

形SS-10GL111
形SS-5GL111(-F)
形SS-01GL111(-E、-F)
形SS-5FL111-3

SS 外形寸法 10

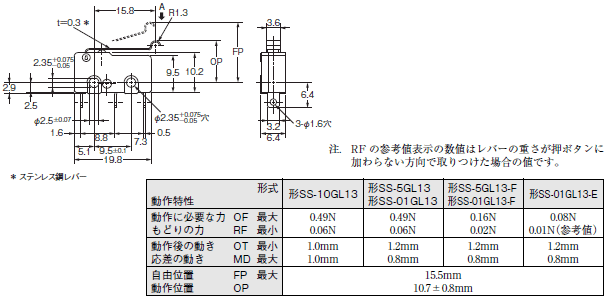

ヒンジ・アール・レバー形
形SS-10GL13
形SS-5GL13(-F)
形SS-01GL13(-E、-F)

SS 外形寸法 11

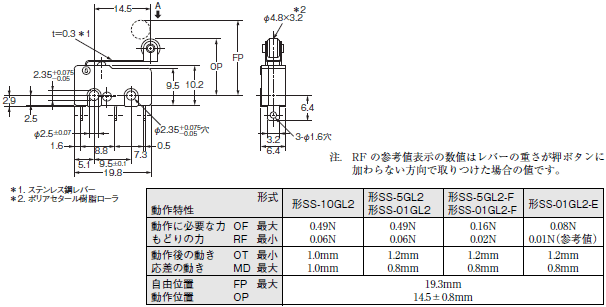

ヒンジ・ローラ・レバー形
形SS-10GL2
形SS-5GL2(-F)
形SS-01GL2(-E、-F)

SS 外形寸法 12

注1. 上記、外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2. 動作特性は、A方向(2687_dm_10)に動作した場合です。
