(単位:mm)

取りつけ穴加工寸法

D3M 外形寸法 1

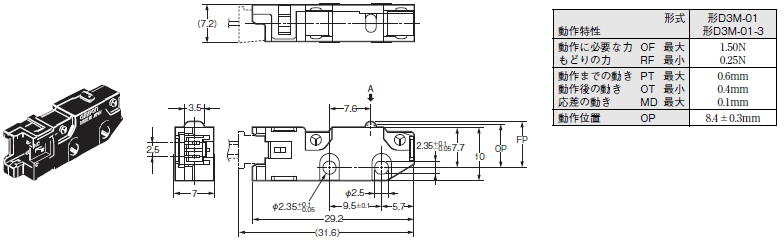

ピン押ボタン形

形D3M-01
形D3M-01-3

D3M 外形寸法 2

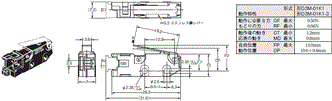

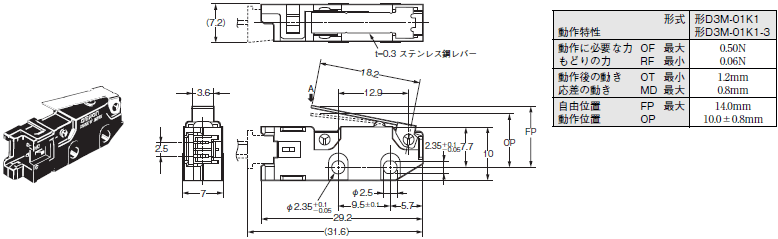

ヒンジ・レバー形(K)

形D3M-01K1
形D3M-01K1-3

D3M 外形寸法 3

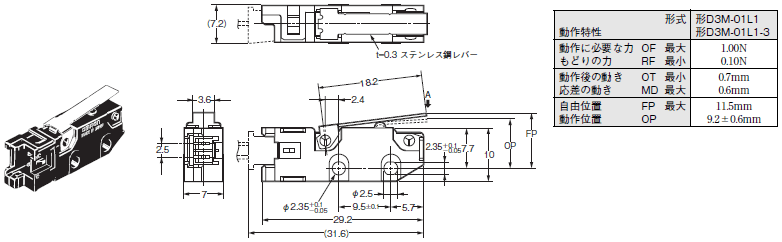

ヒンジ・レバー形(L)

形D3M-01L1
形D3M-01L1-3

D3M 外形寸法 4

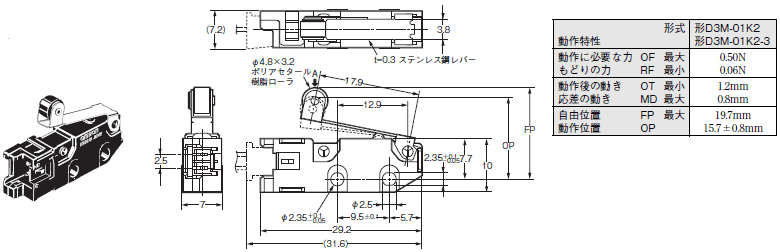

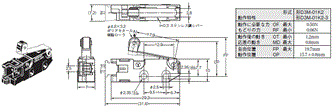

ヒンジ・ローラ・レバー形(K)

形D3M-01K2
形D3M-01K2-3

D3M 外形寸法 5

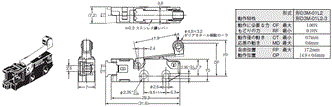

ヒンジ・ローラ・レバー形(L)

形D3M-01L2
形D3M-01L2-3

D3M 外形寸法 6

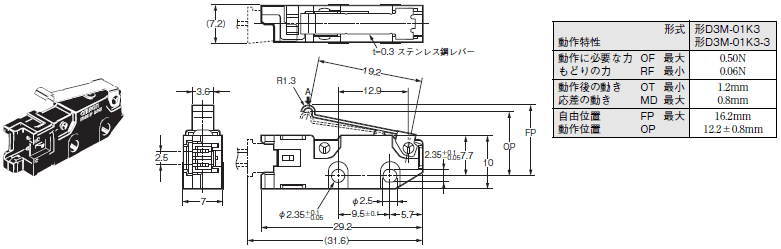

ヒンジ・アール・レバー形(K)

形D3M-01K3
形D3M-01K3-3

D3M 外形寸法 7

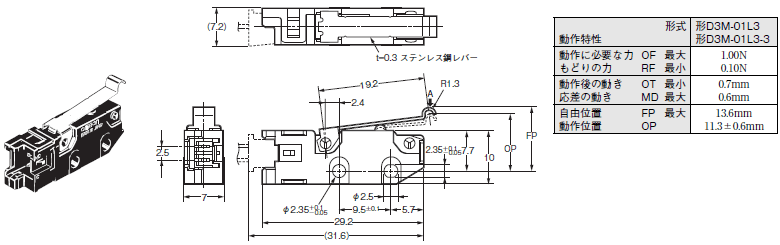

ヒンジ・アール・レバー形(L)

形D3M-01L3
形D3M-01L3-3

D3M 外形寸法 8

注1. 上記、外形寸法図中、指定のない部分の寸法公差は±0.4㎜です。
注2. 動作特性は、A方向()に動作した場合です。
注3. 配線は日本圧着端子社製XAコネクタ2極タイプをご使用ください。
