(単位:mm)

□の中には、定格と、動作に必要なトルク(OTq)最大による記号が入ります。組み合わせ可能な形式については、「種類」をご覧ください。

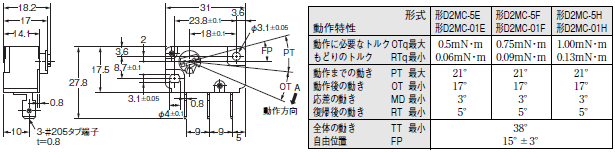

時計方向(CW)
形D2MC-□□

D2MC 外形寸法 3

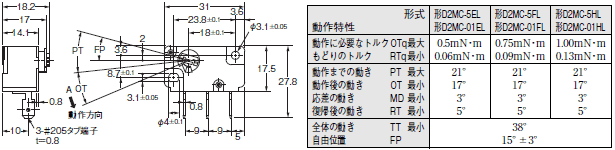

反時計方向(CCW)
形D2MC-□□L

D2MC 外形寸法 5

注1. 上記、外形寸法図中、指定のない部分の寸法交差は±0.4㎜です。
注2. 動作特性は、A方向(2685_dm_3)に動作した場合です。
