D2RV

小形基本スイッチ

D2RV

悪雰囲気（粉塵、高湿度、シリコンガス等）での微小負荷領域で高信頼性を発揮

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2010/03/15

（単位：mm）

端子の種類／形状

D2RV 外形寸法 1

取りつけ穴加工寸法

D2RV 外形寸法 2

外形寸法／動作特性

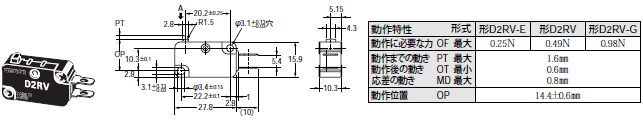

ピン押ボタン形
形D2RV-E
形D2RV
形D2RV-G

D2RV 外形寸法 5

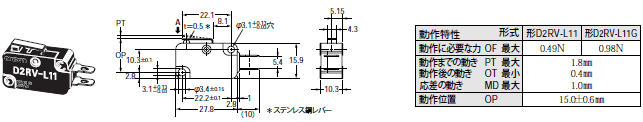

ヒンジ・短レバー形
形D2RV-L11
形D2RV-L11G

D2RV 外形寸法 7

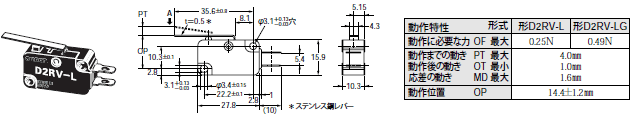

ヒンジ・レバー形
形D2RV-L
形D2RV-LG

D2RV 外形寸法 9

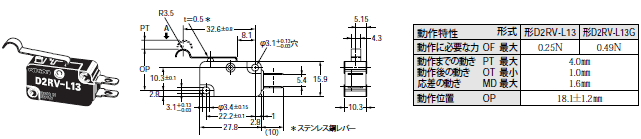

ヒンジ・アール・レバー形
形D2RV-L13
形D2RV-L13G

D2RV 外形寸法 11

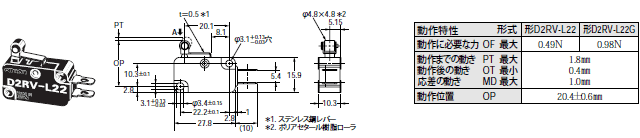

ヒンジ・ローラ・短レバー形
形D2RV-L22
形D2RV-L22G

D2RV 外形寸法 13

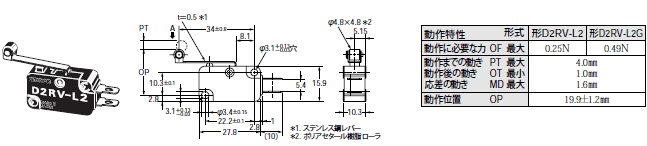

ヒンジ・ローラ・レバー形
形D2RV-L2
形D2RV-L2G

D2RV 外形寸法 15

注1. 上記、外形寸法図中、指定のない部分の寸法交差は±0.4㎜です。
注2. 動作特性は、A方向（2684_dm_9）に動作した場合です。

情報更新 : 2010/03/15
