(単位:mm)

端子の種類/形状

D2MV 外形寸法 1

取りつけ穴加工寸法

D2MV 外形寸法 2

外形寸法/動作特性

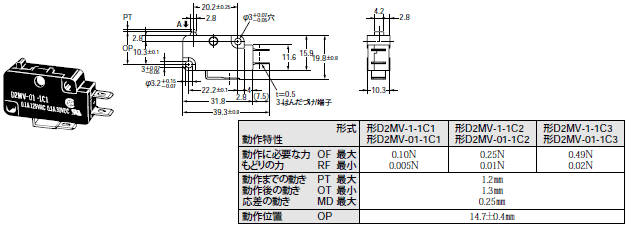

ピン押ボタン形
形D2MV-1-1C□
形D2MV-01-1C□

D2MV 外形寸法 5

注. □の中には、動作に必要な力による記号が入ります

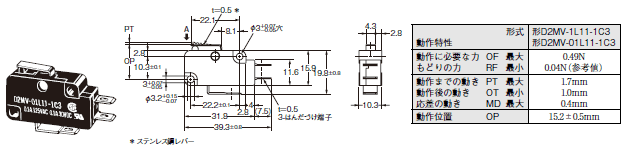

ヒンジ・短レバー形
形D2MV-1L11-1C3
形D2MV-01L11-1C3

D2MV 外形寸法 8

注.RFの参考値表示の数値はレバーの重さが押ボタンに加わらない方向で取りつけた場合の値です。

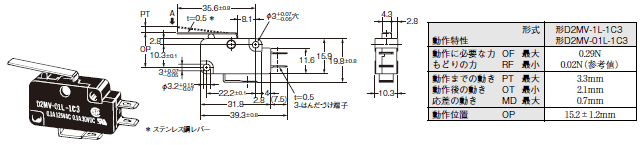

ヒンジ・レバー形
形D2MV-1L-1C3
形D2MV-01L-1C3

D2MV 外形寸法 11

注.RFの参考値表示の数値はレバーの重さが押ボタンに加わらない方向で取りつけた場合の値です。

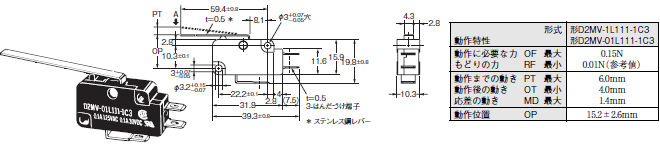

ヒンジ・長レバー形
形D2MV-1L111-1C3
形D2MV-01L111-1C3

D2MV 外形寸法 14

注.RFの参考値表示の数値はレバーの重さが押ボタンに加わらない方向で取りつけた場合の値です。

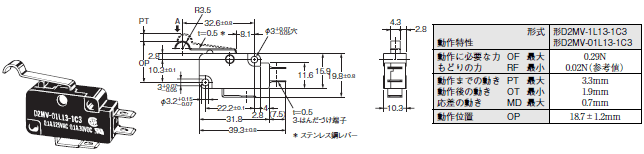

ヒンジ・アール・レバー形
形D2MV-1L13-1C3
形D2MV-01L13-1C3

D2MV 外形寸法 17

注.RFの参考値表示の数値はレバーの重さが押ボタンに加わらない方向で取りつけた場合の値です。

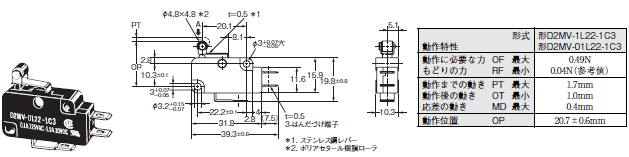

ヒンジ・ローラ・短レバー形
形D2MV-1L22-1C3
形D2MV-01L22-1C3

D2MV 外形寸法 20

注.RFの参考値表示の数値はレバーの重さが押ボタンに加わらない方向で取りつけた場合の値です。

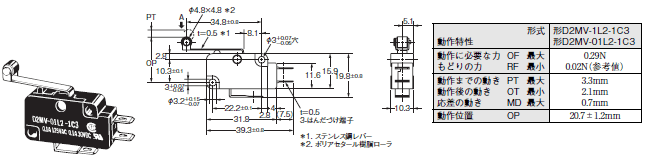

ヒンジ・ローラ・レバー形
形D2MV-1L2-1C3
形D2MV-01L2-1C3

D2MV 外形寸法 23

注.RFの参考値表示の数値はレバーの重さが押ボタンに加わらない方向で取りつけた場合の値です。

注1.上記、外形寸法図中、指定のない部分の寸法公差は±0.4㎜です。
注2.動作特性は、A方向(2683_dm_10)に動作した場合です。
