(単位:mm)

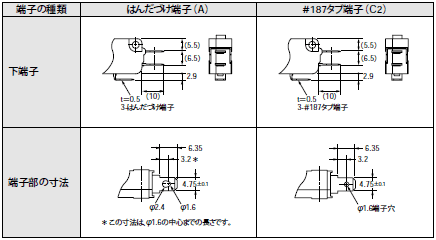

端子の種類/形状

VX 外形寸法 1

注. 上記は接触仕様が1cの場合です。

取りつけ穴加工寸法

VX 外形寸法 3

外形寸法/動作特性

イラスト、図面は、はんだづけ端子(A)の場合です。#187タブ端子(C2)は省略していますので、「端子の種類/形状」をご覧ください。
□の中には、端子仕様による記号が入ります。組み合わせ可能な形式については、「種類」をご覧ください。

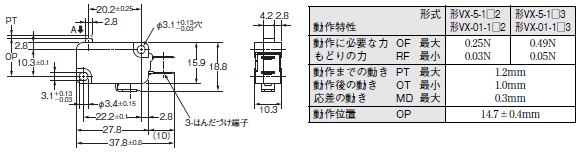

ピン押ボタン形

形VX-5-1□2
形VX-5-1□3
形VX-01-1□2
形VX-01-1□3

VX 外形寸法 5

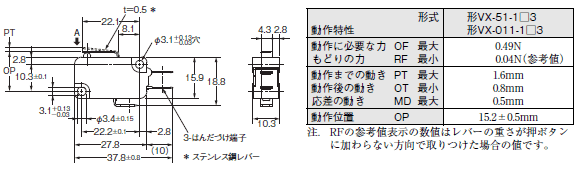

ヒンジ・短レバー形(標準位置)

形VX-51-1□3
形VX-011-1□3

VX 外形寸法 6

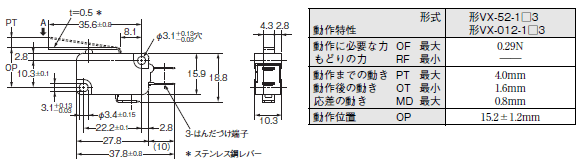

ヒンジ・レバー形(標準位置)

形VX-52-1□3
形VX-012-1□3

VX 外形寸法 7

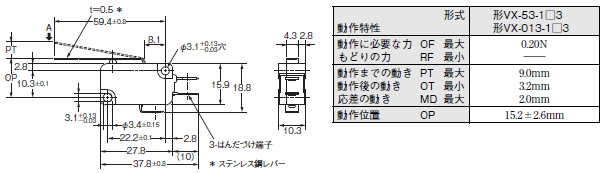

ヒンジ・長レバー形(標準位置)

形VX-53-1□3
形VX-013-1□3

VX 外形寸法 8

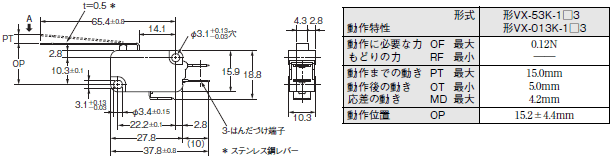

ヒンジ・長レバー形(K位置)

形VX-53K-1□3
形VX-013K-1□3

VX 外形寸法 9

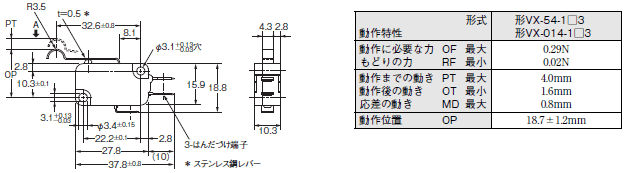

ヒンジ・アール・レバー形(標準位置)

形VX-54-1□3
形VX-014-1□3

VX 外形寸法 10

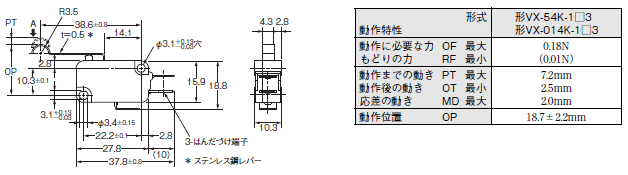

ヒンジ・アール・レバー形(K位置)

形VX-54K-1□3
形VX-014K-1□3

VX 外形寸法 11

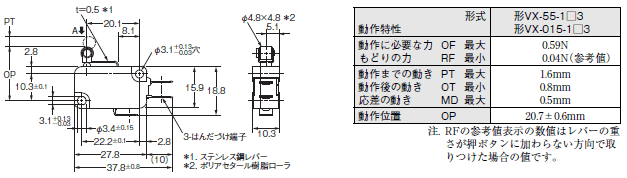

ヒンジ・ローラ・短レバー形(標準位置)

形VX-55-1□3
形VX-015-1□3

VX 外形寸法 12

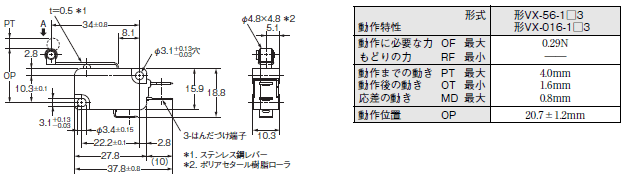

ヒンジ・ローラ・レバー形(標準位置)

形VX-56-1□3
形VX-016-1□3

VX 外形寸法 13

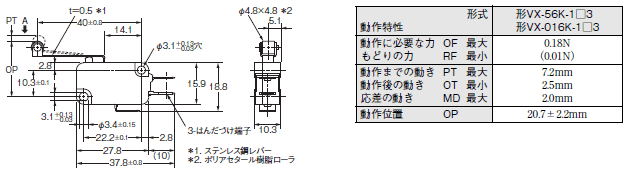

ヒンジ・ローラ・レバー形(K位置)

形VX-56K-1□3
形VX-016K-1□3

VX 外形寸法 14

注1.上記、外形寸法図中、指定のない部分の寸法公差は±0.4㎜です。
注2.動作特性は、A方向(2682_dm_13)に動作した場合です。
