(単位:mm)

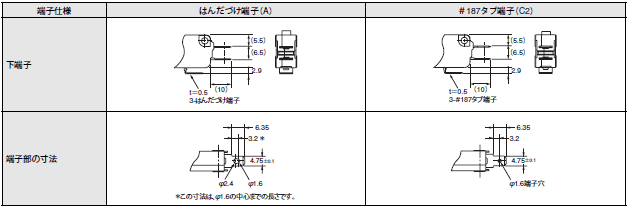

端子の種類/形状

D3V-01 外形寸法 2

取りつけ穴加工寸法

D3V-01 外形寸法 4

外形寸法/動作特性

イラスト・図面は、はんだづけ端子(A)の場合です。#187タブ端子(C2)は省略していますので、「端子の種類/形状」をご覧ください。

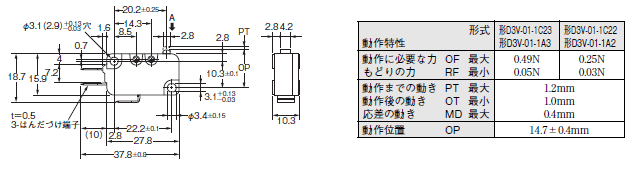

ピン押ボタン形
形D3V-01-1C22
形D3V-01-1C23
形D3V-01-1A3
形D3V-01-1A2

D3V-01 外形寸法 8

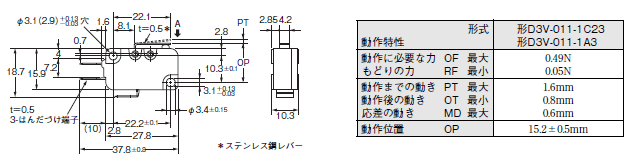

ヒンジ・短レバー形
形D3V-011-1C23
形D3V-011-1A3

D3V-01 外形寸法 10

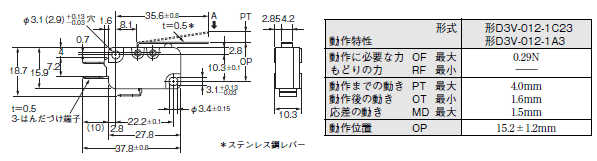

ヒンジ・レバー形
形D3V-012-1C23
形D3V-012-1A3

D3V-01 外形寸法 12

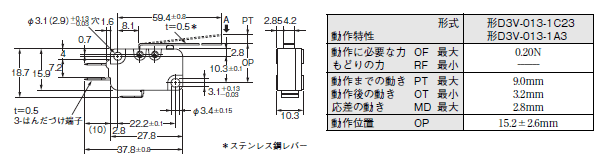

ヒンジ・長レバー形
形D3V-013-1C23
形D3V-013-1A3

D3V-01 外形寸法 14

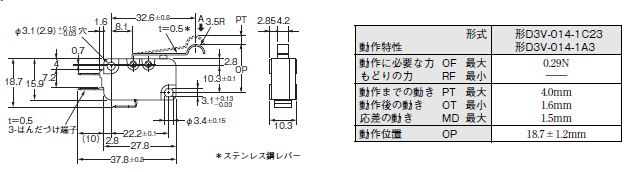

ヒンジ・アール・レバー形
形D3V-014-1C23
形D3V-014-1A3

D3V-01 外形寸法 16

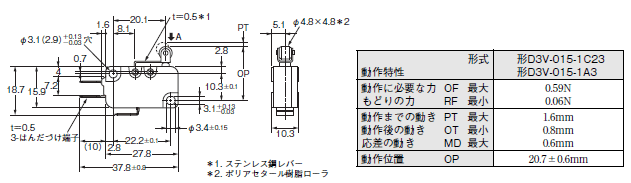

ヒンジ・ローラ・短レバー形
形D3V-015-1C23
形D3V-015-1A3

D3V-01 外形寸法 18

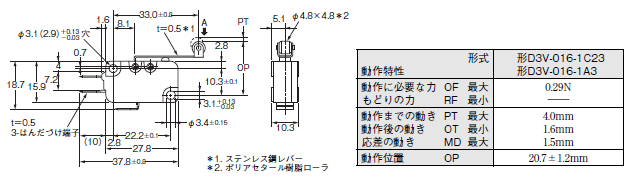

ヒンジ・ローラ・レバー形
形D3V-016-1C23
形D3V-016-1A3

D3V-01 外形寸法 20

注1. 上記、外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2. 動作特性は、A方向(2681_dm_10 )に動作した場合です。
