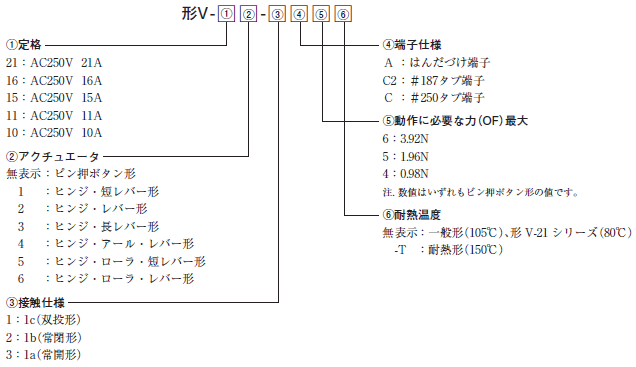

定格 | 21A | 16A | 11A | |||
---|---|---|---|---|---|---|
アクチュ
エータ |
端子仕様 | 接触
仕様 |
動作に必要な力
(OF)最大 |
|||
ピン
押ボタン形 ![]() |
はんだづけ
端子(A) |
1c | 3.92N | ―― | 形V-16-1A6 | ―― |
1b | ―― | 形V-16-2A6 | ―― | |||
1a | ―― | 形V-16-3A6 | ―― | |||
1c | 1.96N | ―― | 形V-16-1A5 | ―― | ||
1b | ―― | 形V-16-2A5 | ―― | |||
1a | ―― | 形V-16-3A5 | ―― | |||
1c | 0.98N | ―― | ―― | 形V-11-1A4 | ||
1b | ―― | ―― | 形V-11-2A4 | |||
1a | ―― | ―― | 形V-11-3A4 | |||
#187タブ
端子(C2) |
1c | 3.92N | ―― | 形V-16-1C26 | ―― | |
1b | ―― | ―― | ―― | |||
1a | ―― | 形V-16-3C26 | ―― | |||
1c | 1.96N | ―― | 形V-16-1C25 | ―― | ||
1b | ―― | 形V-16-2C25 | ―― | |||
1a | ―― | 形V-16-3C25 | ―― | |||
1c | 0.98N | ―― | ―― | 形V-11-1C24 | ||
1b | ―― | ―― | 形V-11-2C24 | |||
1a | ―― | ―― | 形V-11-3C24 | |||
#250タブ
端子(C) |
1c | 3.92N | 形V-21-1C6 | 形V-16-1C6 | ―― | |
1b | 形V-21-2C6 | 形V-16-2C6 | ―― | |||
1a | 形V-21-3C6 | 形V-16-3C6 | ―― | |||
1c | 1.96N | ―― | 形V-16-1C5 | ―― | ||
1b | ―― | 形V-16-2C5 | ―― | |||
1a | ―― | 形V-16-3C5 | ―― | |||
1c | 0.98N | ―― | ―― | 形V-11-1C4 | ||
1b | ―― | ―― | 形V-11-2C4 | |||
1a | ―― | ―― | 形V-11-3C4 | |||
ヒンジ・
短レバー形 ![]() |
はんだづけ
端子(A) |
1c | 3.92N | ―― | 形V-161-1A6 | ―― |
1b | ―― | 形V-161-2A6 | ―― | |||
1a | ―― | 形V-161-3A6 | ―― | |||
1c | 1.96N | ―― | 形V-161-1A5 | ―― | ||
1b | ―― | 形V-161-2A5 | ―― | |||
1a | ―― | 形V-161-3A5 | ―― | |||
1c | 0.98N | ―― | ―― | 形V-111-1A4 | ||
1b | ―― | ―― | 形V-111-2A4 | |||
1a | ―― | ―― | 形V-111-3A4 | |||
#187タブ
端子(C2) |
1c | 3.92N | ―― | 形V-161-1C26 | ―― | |
1b | ―― | 形V-161-2C26 | ―― | |||
1a | ―― | 形V-161-3C26 | ―― | |||
1c | 1.96N | ―― | 形V-161-1C25 | ―― | ||
1b | ―― | 形V-161-2C25 | ―― | |||
1a | ―― | 形V-161-3C25 | ―― | |||
1c | 0.98N | ―― | ―― | 形V-111-1C24 | ||
1b | ―― | ―― | 形V-111-2C24 | |||
1a | ―― | ―― | 形V-111-3C24 | |||
#250タブ
端子(C) |
1c | 3.92N | 形V-211-1C6 | 形V-161-1C6 | ―― | |
1b | 形V-211-2C6 | 形V-161-2C6 | ―― | |||
1a | 形V-211-3C6 | 形V-161-3C6 | ―― | |||
1c | 1.96N | ―― | 形V-161-1C5 | ―― | ||
1b | ―― | 形V-161-2C5 | ―― | |||
1a | ―― | ―― | ―― | |||
1c | 0.98N | ―― | ―― | 形V-111-1C4 | ||
1b | ―― | ―― | 形V-111-2C4 | |||
1a | ―― | ―― | 形V-111-3C4 | |||
ヒンジ・
レバー形 ![]() |
はんだづけ
端子(A) |
1c | 2.45N | ―― | 形V-162-1A6 | ―― |
1b | ―― | 形V-162-2A6 | ―― | |||
1a | ―― | 形V-162-3A6 | ―― | |||
1c | 1.23N | ―― | 形V-162-1A5 | ―― | ||
1b | ―― | 形V-162-2A5 | ―― | |||
1a | ―― | 形V-162-3A5 | ―― | |||
1c | 0.59N | ―― | ―― | 形V-112-1A4 | ||
1b | ―― | ―― | ―― | |||
1a | ―― | ―― | 形V-112-3A4 | |||
#187タブ
端子(C2) |
1c | 2.45N | ―― | 形V-162-1C26 | ―― | |
1b | ―― | ―― | ―― | |||
1a | ―― | 形V-162-3C26 | ―― | |||
1c | 1.23N | ―― | 形V-162-1C25 | ―― | ||
1b | ―― | 形V-162-2C25 | ―― | |||
1a | ―― | 形V-162-3C25 | ―― | |||
1c | 0.59N | ―― | ―― | 形V-112-1C24 | ||
1b | ―― | ―― | 形V-112-2C24 | |||
1a | ―― | ―― | 形V-112-3C24 | |||
#250タブ
端子(C) |
1c | 2.45N | 形V-212-1C6 | 形V-162-1C6 | ―― | |
1b | ―― | 形V-162-2C6 | ―― | |||
1a | 形V-212-3C6 | 形V-162-3C6 | ―― | |||
1c | 1.23N | ―― | 形V-162-1C5 | ―― | ||
1b | ―― | 形V-162-2C5 | ―― | |||
1a | ―― | 形V-162-3C5 | ―― | |||
1c | 0.59N | ―― | ―― | 形V-112-1C4 | ||
1b | ―― | ―― | 形V-112-2C4 | |||
1a | ―― | ―― | 形V-112-3C4 | |||
ヒンジ・
長レバー形 ![]() |
はんだづけ
端子(A) |
1c | 1.27N | ―― | 形V-163-1A6 | ―― |
1b | ―― | 形V-163-2A6 | ―― | |||
1a | ―― | 形V-163-3A6 | ―― | |||
1c | 0.69N | ―― | 形V-163-1A5 | ―― | ||
1b | ―― | 形V-163-2A5 | ―― | |||
1a | ―― | 形V-163-3A5 | ―― | |||
1c | 0.34N | ―― | ―― | 形V-113-1A4 | ||
1b | ―― | ―― | 形V-113-2A4 | |||
1a | ―― | ―― | 形V-113-3A4 | |||
#187タブ
端子(C2) |
1c | 1.27N | ―― | 形V-163-1C26 | ―― | |
1b | ―― | 形V-163-2C26 | ―― | |||
1a | ―― | ―― | ―― | |||
1c | 0.69N | ―― | 形V-163-1C25 | ―― | ||
1b | ―― | 形V-163-2C25 | ―― | |||
1a | ―― | 形V-163-3C25 | ―― | |||
1c | 0.34N | ―― | ―― | 形V-113-1C24 | ||
1b | ―― | ―― | 形V-113-2C24 | |||
1a | ―― | ―― | 形V-113-3C24 | |||
#250タブ
端子(C) |
1c | 1.27N | 形V-213-1C6 | 形V-163-1C6 | ―― | |
1b | 形V-213-2C6 | 形V-163-2C6 | ―― | |||
1a | 形V-213-3C6 | 形V-163-3C6 | ―― | |||
1c | 0.69N | ―― | 形V-163-1C5 | ―― | ||
1b | ―― | 形V-163-2C5 | ―― | |||
1a | ―― | ―― | ―― | |||
1c | 0.34N | ―― | ―― | 形V-113-1C4 | ||
1b | ―― | ―― | 形V-113-2C4 | |||
1a | ―― | ―― | 形V-113-3C4 | |||
ヒンジ・
アール・ レバー形 ![]() |
はんだづけ
端子(A) |
1c | 2.45N | ―― | 形V-164-1A6 | ―― |
1b | ―― | ―― | ―― | |||
1a | ―― | 形V-164-3A6 | ―― | |||
1c | 1.23N | ―― | 形V-164-1A5 | ―― | ||
1b | ―― | 形V-164-2A5 | ―― | |||
1a | ―― | 形V-164-3A5 | ―― | |||
1c | 0.59N | ―― | ―― | 形V-114-1A4 | ||
1b | ―― | ―― | 形V-114-2A4 | |||
1a | ―― | ―― | 形V-114-3A4 | |||
#187タブ
端子(C2) |
1c | 2.45N | ―― | 形V-164-1C26 | ―― | |
1b | ―― | 形V-164-2C26 | ―― | |||
1a | ―― | 形V-164-3C26 | ―― | |||
1c | 1.23N | ―― | 形V-164-1C25 | ―― | ||
1b | ―― | 形V-164-2C25 | ―― | |||
1a | ―― | 形V-164-3C25 | ―― | |||
1c | 0.59N | ―― | ―― | 形V-114-1C24 | ||
1b | ―― | ―― | 形V-114-2C24 | |||
1a | ―― | ―― | 形V-114-3C24 | |||
#250タブ
端子(C) |
1c | 2.45N | 形V-214-1C6 | 形V-164-1C6 | ―― | |
1b | 形V-214-2C6 | 形V-164-2C6 | ―― | |||
1a | ―― | 形V-164-3C6 | ―― | |||
1c | 1.23N | ―― | 形V-164-1C5 | ―― | ||
1b | ―― | 形V-164-2C5 | ―― | |||
1a | ―― | 形V-164-3C5 | ―― | |||
1c | 0.59N | ―― | ―― | 形V-114-1C4 | ||
1b | ―― | ―― | 形V-114-2C4 | |||
1a | ―― | ―― | 形V-114-3C4 | |||
ヒンジ・
ローラ・ 短レバー形 ![]() |
はんだづけ
端子(A) |
1c | 4.71N | ―― | 形V-165-1A6 | ―― |
1b | ―― | 形V-165-2A6 | ―― | |||
1a | ―― | 形V-165-3A6 | ―― | |||
1c | 2.35N | ―― | 形V-165-1A5 | ―― | ||
1b | ―― | 形V-165-2A5 | ―― | |||
1a | ―― | 形V-165-3A5 | ―― | |||
1c | 1.18N | ―― | ―― | 形V-115-1A4 | ||
1b | ―― | ―― | 形V-115-2A4 | |||
1a | ―― | ―― | 形V-115-3A4 | |||
#187タブ
端子(C2) |
1c | 4.71N | ―― | 形V-165-1C26 | ―― | |
1b | ―― | 形V-165-2C26 | ―― | |||
1a | ―― | 形V-165-3C26 | ―― | |||
1c | 2.35N | ―― | 形V-165-1C25 | ―― | ||
1b | ―― | 形V-165-2C25 | ―― | |||
1a | ―― | 形V-165-3C25 | ―― | |||
1c | 1.18N | ―― | ―― | 形V-115-1C24 | ||
1b | ―― | ―― | 形V-115-2C24 | |||
1a | ―― | ―― | 形V-115-3C24 | |||
#250タブ
端子(C) |
1c | 4.71N | 形V-215-1C6 | 形V-165-1C6 | ―― | |
1b | 形V-215-2C6 | 形V-165-2C6 | ―― | |||
1a | 形V-215-3C6 | ―― | ―― | |||
1c | 2.35N | ―― | 形V-165-1C5 | ―― | ||
1b | ―― | 形V-165-2C5 | ―― | |||
1a | ―― | 形V-165-3C5 | ―― | |||
1c | 1.18N | ―― | ―― | 形V-115-1C4 | ||
1b | ―― | ―― | 形V-115-2C4 | |||
1a | ―― | ―― | 形V-115-3C4 | |||
ヒンジ・
ローラ・ レバー形 ![]() |
はんだづけ
端子(A) |
1c | 2.45N | ―― | 形V-166-1A6 | ―― |
1b | ―― | 形V-166-2A6 | ―― | |||
1a | ―― | 形V-166-3A6 | ―― | |||
1c | 1.23N | ―― | 形V-166-1A5 | ―― | ||
1b | ―― | 形V-166-2A5 | ―― | |||
1a | ―― | 形V-166-3A5 | ―― | |||
1c | 0.59N | ―― | ―― | 形V-116-1A4 | ||
1b | ―― | ―― | 形V-116-2A4 | |||
1a | ―― | ―― | 形V-116-3A4 | |||
#187タブ
端子(C2) |
1c | 2.45N | ―― | 形V-166-1C26 | ―― | |
1b | ―― | 形V-166-2C26 | ―― | |||
1a | ―― | 形V-166-3C26 | ―― | |||
1c | 1.23N | ―― | 形V-166-1C25 | ―― | ||
1b | ―― | 形V-166-2C25 | ―― | |||
1a | ―― | 形V-166-3C25 | ―― | |||
1c | 0.59N | ―― | ―― | 形V-116-1C24 | ||
1b | ―― | ―― | 形V-116-2C24 | |||
1a | ―― | ―― | 形V-116-3C24 | |||
#250タブ
端子(C) |
1c | 2.45N | 形V-216-1C6 | 形V-166-1C6 | ―― | |
1b | 形V-216-2C6 | 形V-166-2C6 | ―― | |||
1a | 形V-216-3C6 | 形V-166-3C6 | ―― | |||
1c | 1.23N | ―― | 形V-166-1C5 | ―― | ||
1b | ―― | 形V-166-2C5 | ―― | |||
1a | ―― | 形V-166-3C5 | ―― | |||
1c | 0.59N | ―― | ―― | 形V-116-1C4 | ||
1b | ―― | ―― | 形V-116-2C4 | |||
1a | ―― | ―― | 形V-116-3C4 |
