小形基本スイッチ

V

信頼性・安全性を徹底追求した小形基本スイッチ

形V-153-1C5-T/16-2C26/165-3C6/212-2C6/214-3C6は2024年3月受注終了予定。一部商品は2023年3月、2021年3月受注終了

※ Web特別価格提供品

(単位:mm)

端子の種類/形状

V 外形寸法 1

注. 上記は接触仕様が1cの場合です。1a、1bは、端子が2本となります。端子の位置は、カタログの「接触仕様」をご覧ください。

取りつけ穴加工寸法

V 外形寸法 2

外形寸法/動作特性

熱可塑性ケース 形V-21 /形V-16 /形V-11 /形V-21(IN)

イラスト、図面は、#250タブ端子(C)の場合です。16A、11Aタイプは、はんだづけ端子(A)と#187タブ端子(C2)もあり、端子寸法についてのみ異なります。はんだづけ端子(A)と#187タブ端子(C2)の寸法は省略していますので、「■端子の種類/形状」をご覧ください。
□の中には、端子仕様による記号が入ります。組み合わせ可能な形式については、「種類」をご覧ください。

ピン押ボタン形

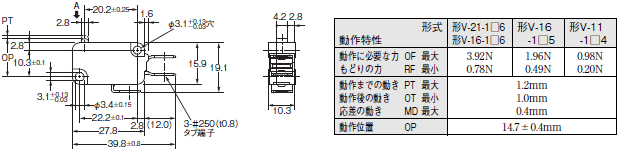

形V-21-1□6
形V-16-1□6
形V-16-1□5
形V-11-1□4

V 外形寸法 5

ヒンジ・短レバー形

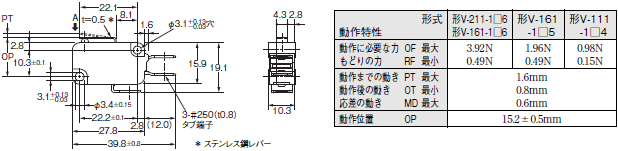

形V-211-1□6
形V-161-1□6
形V-161-1□5
形V-111-1□4

V 外形寸法 6

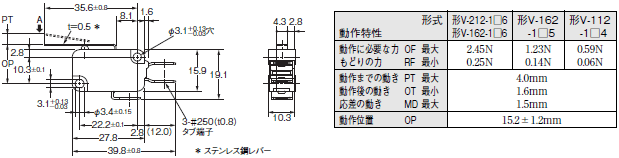

ヒンジ・レバー形

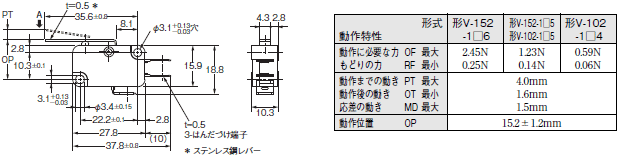

形V-212-1□6
形V-162-1□6
形V-162-1□5
形V-112-1□4

V 外形寸法 7

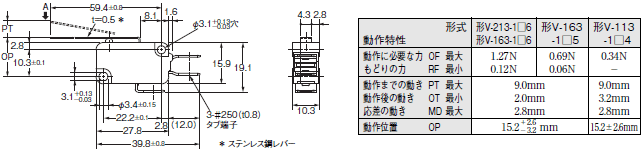

ヒンジ・長レバー形

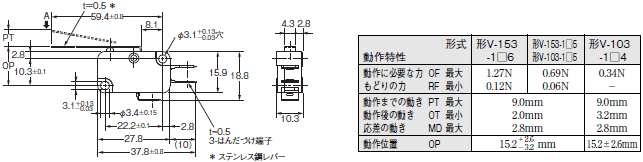

形V-213-1□6
形V-163-1□6
形V-163-1□5
形V-113-1□4

V 外形寸法 8

ヒンジ・アール・レバー形

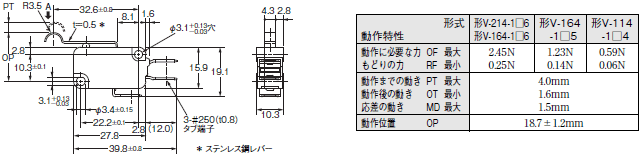

形V-214-1□6
形V-164-1□6
形V-164-1□5
形V-114-1□4

V 外形寸法 9

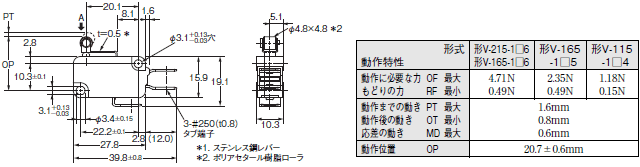

ヒンジ・ローラ・短レバー形

形V-215-1□6
形V-165-1□6
形V-165-1□5
形V-115-1□4

V 外形寸法 10

ヒンジ・ローラ・レバー形

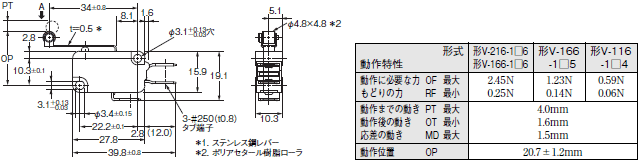

形V-216-1□6
形V-166-1□6
形V-166-1□5
形V-116-1□4

V 外形寸法 11

熱硬化性ケース 形V-15/形V-10タイプ    一般形(105℃)、耐熱形(150℃)共通

以下の外形寸法・動作特性は、無表示:一般形(105℃)、-T:耐熱形(150℃)共通となります。
イラスト、図面は、はんだづけ端子(A)の場合です。15A、10Aタイプは、#187タブ端子(C2)があり、端子寸法についてのみ異なります。#187タブ端子(C2)は省略していますので、「■端子の種類/形状」をご覧ください。
□の中には、端子仕様による記号が入ります。組み合わせ可能な形式については、「種類」をご覧ください。

ピン押ボタン形

形V-15-1□6
形V-15-1□5
形V-10-1□5
形V-10-1□4

V 外形寸法 13

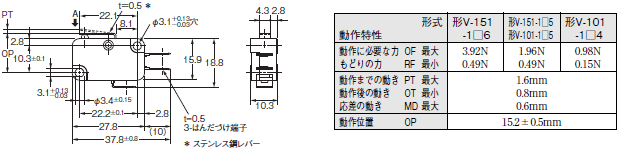

ヒンジ・短レバー形

形V-151-1□6
形V-151-1□5
形V-101-1□5
形V-101-1□4

V 外形寸法 14

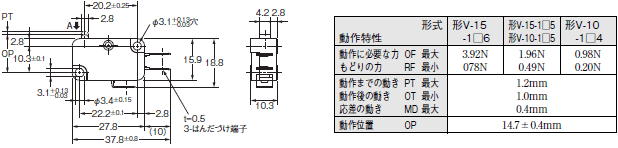

ヒンジ・レバー形

形V-152-1□6
形V-152-1□5
形V-102-1□5
形V-102-1□4

V 外形寸法 15

ヒンジ・長レバー形

形V-153-1□6
形V-153-1□5
形V-103-1□5
形V-103-1□4

V 外形寸法 16

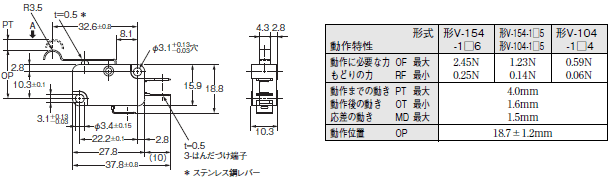

ヒンジ・アール・レバー形

形V-154-1□6
形V-154-1□5
形V-104-1□5
形V-104-1□4

V 外形寸法 17

ヒンジ・ローラ・短レバー形

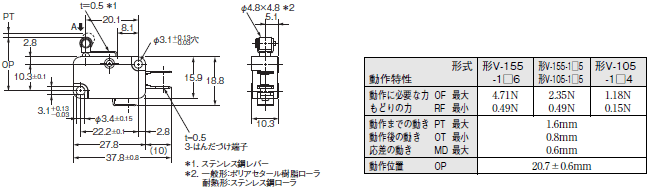

形V-155-1□6
形V-155-1□5
形V-105-1□5
形V-105-1□4

V 外形寸法 18

ヒンジ・ローラ・レバー形

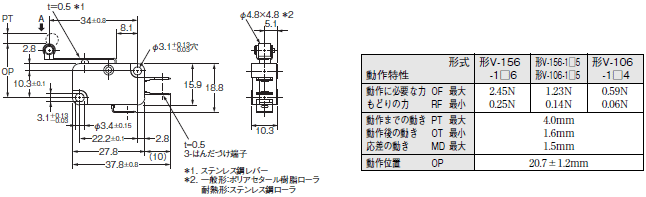

形V-156-1□6
形V-156-1□5
形V-106-1□5
形V-106-1□4

V 外形寸法 19

注1.上記、外形寸法図中、指定のない部分の寸法公差は±0.4㎜です。
注2.動作特性は、A方向()に動作した場合です。
