2014/03 受注終了

A9T

超小形トグルスイッチ

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

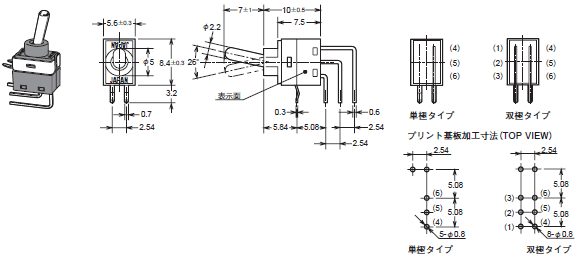

プリント基板用端子 基本レバー

A9T 外形寸法 2

注. 単極タイプの(1)、(3)はサポート端子となります。

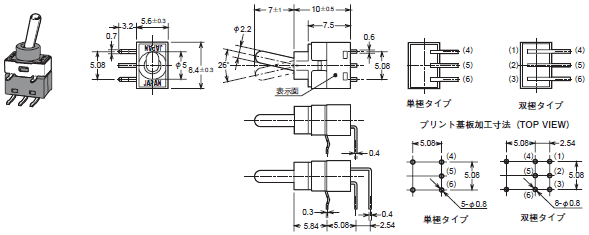

ライトアングル端子 基本レバー

A9T 外形寸法 5

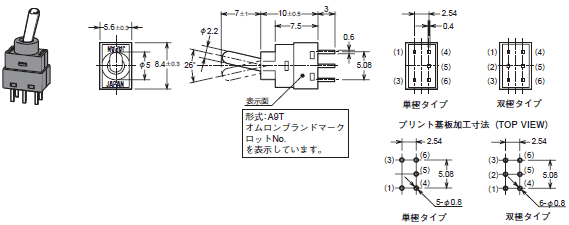

バーチカルマウント端子 基本レバー

A9T 外形寸法 7
