A6C / A6CV

ロータリーディップスイッチ

A6C / A6CV

小形のシール形ロータリーディップスイッチ

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2016/10/11

（単位：mm）

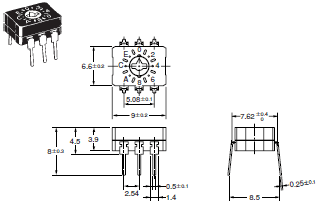

上面操作タイプ
10ポジション
形A6C-10R（N）

A6C / A6CV 外形寸法 1

上面操作タイプ
16ポジション
形A6C-16R（N）

A6C / A6CV 外形寸法 2

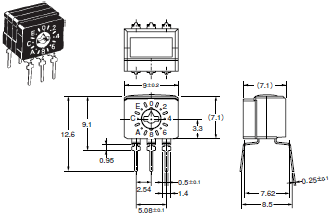

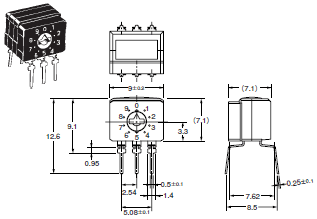

側面操作タイプ
10ポジション
形A6CV-10R

A6C / A6CV 外形寸法 3

側面操作タイプ
16ポジション
形A6CV-16R

A6C / A6CV 外形寸法 4

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。

プリント基板加工寸法（参考）

（TOP VIEW）
（片面基板 t＝1.2～1.6）

A6C / A6CV 外形寸法 7

＊自動挿入の場合はφ0.9以上としてください。

情報更新 : 2016/10/11
