A6RS

ロータリーディップスイッチ

A6RS

サーフェスマウントタイプのロータリーディップスイッチ

※ Web特別価格提供品

(単位:mm)

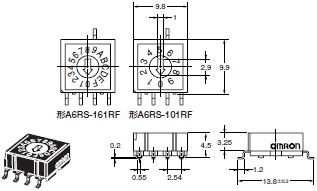

上面操作4×1端子 フラットタイプ
形A6RS-101RF
形A6RS-101RF-P
形A6RS-101RF-R100
形A6RS-161RF
形A6RS-161RF-P
形A6RS-161RF-R100

A6RS 外形寸法 1

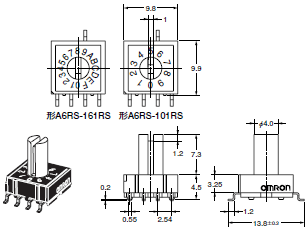

上面操作4×1端子 シャフトタイプ
形A6RS-101RS
形A6RS-101RS-P
形A6RS-101RS-R100
形A6RS-161RS
形A6RS-161RS-P
形A6RS-161RS-R100

A6RS 外形寸法 2

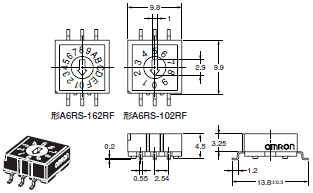

上面操作3×3端子 フラットタイプ
形A6RS-102RF
形A6RS-102RF-P
形A6RS-102RF-R100
形A6RS-162RF
形A6RS-162RF-P
形A6RS-162RF-R100

A6RS 外形寸法 3

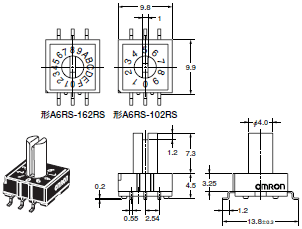

上面操作3×3端子 シャフトタイプ
形A6RS-102RS
形A6RS-102RS-P
形A6RS-102RS-R100
形A6RS-162RS
形A6RS-162RS-P
形A6RS-162RS-R100

A6RS 外形寸法 4

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。

プリント基板パッド寸法(参考) (TOP VIEW)

4×1端子

A6RS 外形寸法 7

3×3端子

A6RS 外形寸法 8
