A6R / A6RV

ロータリーディップスイッチ

A6R / A6RV

基板挿入タイプのロータリーディップスイッチ

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2016/10/11

（単位：mm）

上面操作4×1端子　フラットタイプ

形A6R-101RF
形A6R-161RF

A6R / A6RV 外形寸法 1

上面操作4×1端子　シャフトタイプ

形A6R-101RS
形A6R-161RS

A6R / A6RV 外形寸法 2

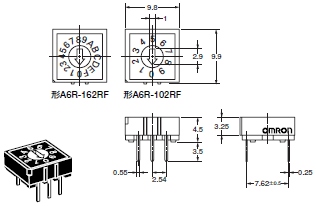

上面操作3×3端子　フラットタイプ

形A6R-102RF
形A6R-162RF

A6R / A6RV 外形寸法 3

上面操作3×3端子　シャフトタイプ

形A6R-102RS
形A6R-162RS

A6R / A6RV 外形寸法 4

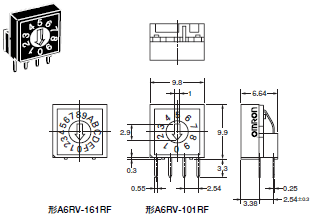

側面操作4×1端子　フラットタイプ

形A6RV-101RF
形A6RV-161RF

A6R / A6RV 外形寸法 5

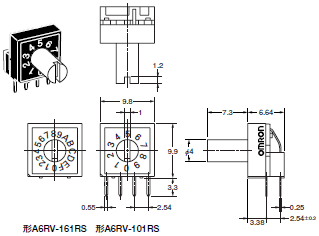

側面操作4×1端子　シャフトタイプ

形A6RV-101RS
形A6RV-161RS

A6R / A6RV 外形寸法 6

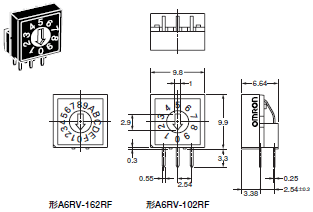

側面操作3×3端子　フラットタイプ

形A6RV-102RF
形A6RV-162RF

A6R / A6RV 外形寸法 7

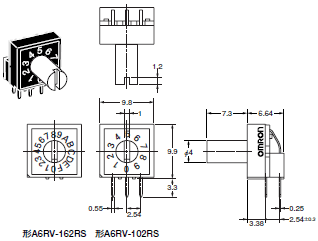

側面操作3×3端子　シャフトタイプ

形A6RV-102RS
形A6RV-162RS

A6R / A6RV 外形寸法 8

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。

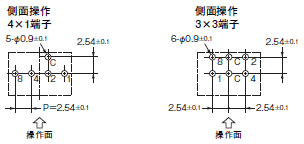

プリント基板加工寸法（参考） （TOP VIEW）

A6R / A6RV 外形寸法 11
A6R / A6RV 外形寸法 12
