B3W-9

照光タクタイルスイッチ

B3W-9

基板挿入実装形でLED2灯の小形照光タクタイルスイッチ

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2017/02/27

（単位：mm）

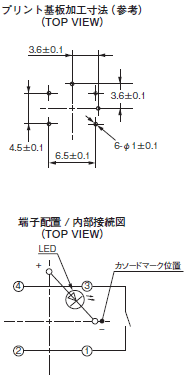

LED1灯タイプ

形B3W-900□-□1□
形B3W-901□-□1□

B3W-9 外形寸法 1
B3W-9 外形寸法 2

注. 上記外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
      スイッチ本体には、端子番号の表示はありません。

注. LEDの極性を間違えて使用すると故障の原因になりますので、十分注意してください。

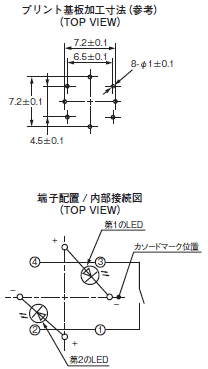

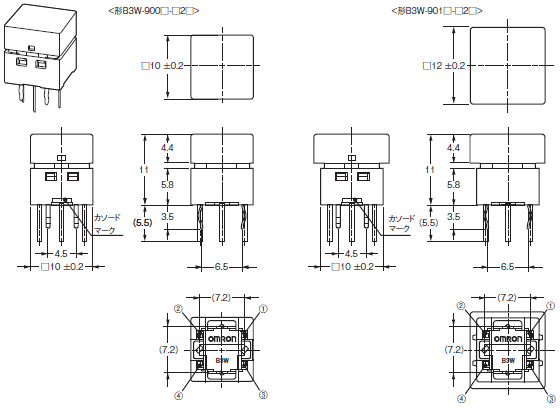

LED2灯タイプ

形B3W-900□-□2□
形B3W-901□-□2□

B3W-9 外形寸法 5
B3W-9 外形寸法 6

注. 上記外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
      スイッチ本体には、端子番号の表示はありません。

注1. LEDの極性を間違えて使用すると故障の原因になりますので、十分注意してください。
注2. 2色発光の場合、第1のLED色が第1のLEDの位置、第2のLED色が第2のLEDの位置となります。
        2659_dm_5

情報更新 : 2017/02/27
