B3SN

シール形サーフェス・マウントタクタイルスイッチ

B3SN

基板表面実装形・シール形で 薄形化を実現 金メッキ接点、 エンボステーピング梱包を品揃え

※ Web特別価格提供品

(単位:mm)

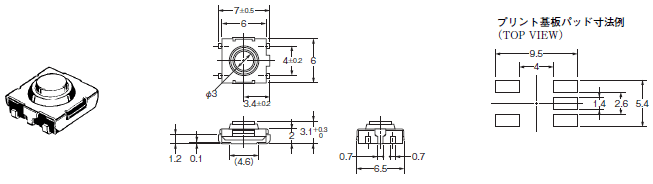

アース端子無

形B3SN-3012
形B3SN-3012P
形B3SN-3012P-G
形B3SN-3012P-R100

B3SN 外形寸法 1

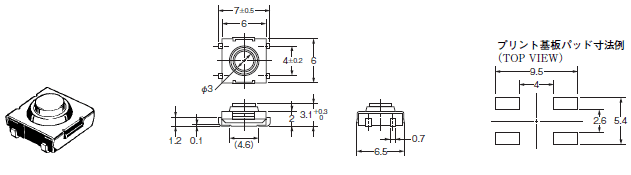

アース端子有

形B3SN-3112
形B3SN-3112P
形B3SN-3112P-R100

B3SN 外形寸法 2

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.3mmです。
