B3F

タクタイルスイッチ

B3F

基板挿入実装形で、 6mm角、12mm角、横押し、金メッキ接点、 ラジアルテーピングなど、充実した品揃え

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2014/09/18

（単位：mm）

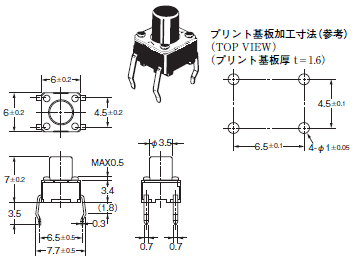

6㎜角タイプ

標準形、平タイプ（アース端子無）

形B3F-1000
形B3F-1002
形B3F-1005
形B3F-1006
形B3F-1020＊
形B3F-1022＊
形B3F-1025＊
形B3F-1026＊
形B3F-1002-G
形B3F-1022-G＊

B3F 外形寸法 2

＊形B3F-1020、形B3F-1022、形B3F-1025、形B3F-1026、形B3F-1022-Gの高さは5±0.2㎜です

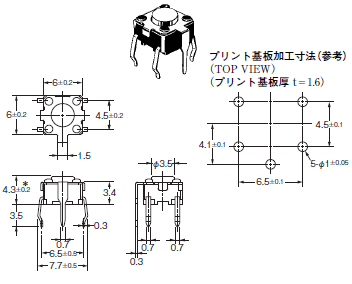

標準形、平タイプ（アース端子有）

形B3F-1100
形B3F-1102
形B3F-1105
形B3F-1120＊
形B3F-1122＊
形B3F-1125＊
形B3F-1102-G
形B3F-1122-G＊

B3F 外形寸法 4

＊形B3F-1120、形B3F-1122、形B3F-1125、形B3F-1122-Gの高さは5±0.2㎜です。

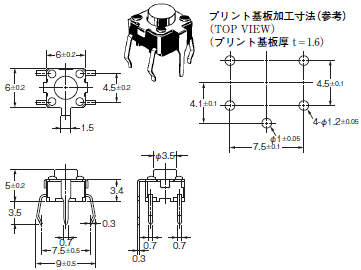

標準形、平タイプ（アース端子有、ピッチ7.5㎜）

形B3F-1110

B3F 外形寸法 6

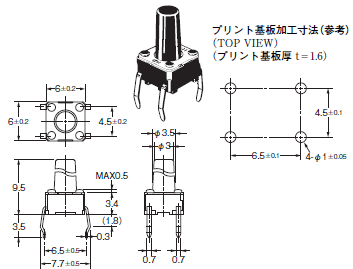

標準形、平タイプ（アース端子無）

形B3F-1060
形B3F-1062
形B3F-1062-G

B3F 外形寸法 7

標準形、平タイプ（アース端子無）

形B3F-1070
形B3F-1072
形B3F-1075
形B3F-1072-G

B3F 外形寸法 8

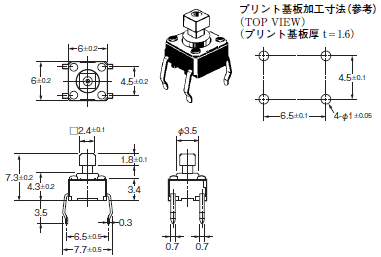

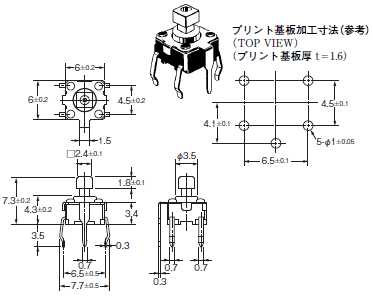

標準形、凸タイプ（アース端子無）

形B3F-1050
形B3F-1052
形B3F-1055
形B3F-1056
形B3F-1052-G

B3F 外形寸法 9

標準形、凸タイプ（アース端子有）

形B3F-1150
形B3F-1152
形B3F-1155

B3F 外形寸法 10

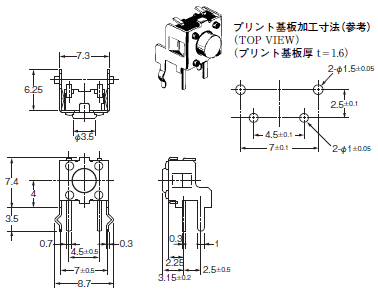

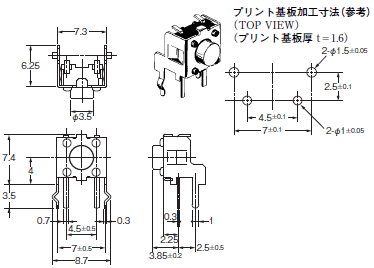

横押し形、平タイプ

形B3F-3100
形B3F-3102
形B3F-3105

B3F 外形寸法 11

横押し形、平タイプ（高さ3.85㎜）

形B3F-3120
形B3F-3122
形B3F-3125
形B3F-3122-G

B3F 外形寸法 12

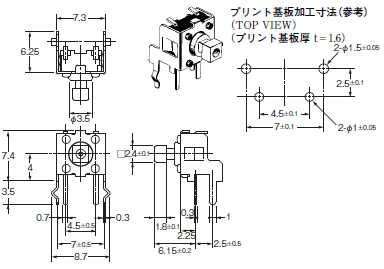

横押し形、凸タイプ

形B3F-3150
形B3F-3152
形B3F-3155

B3F 外形寸法 13

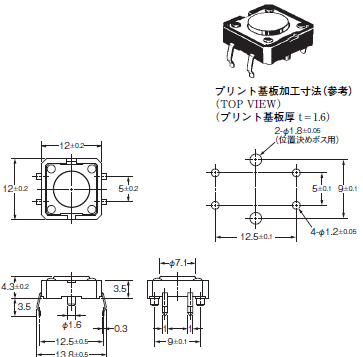

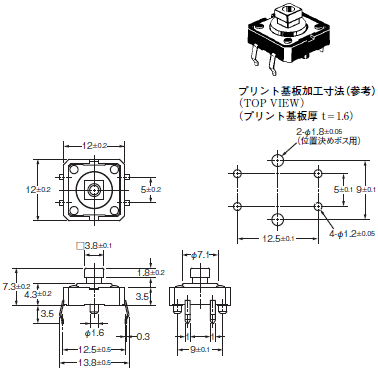

12㎜角タイプ

標準形、長寿命形、高信頼形
平タイプ（アース端子無）

形B3F-4000
形B3F-4005
形B3F-5000
形B3F-5001

B3F 外形寸法 15

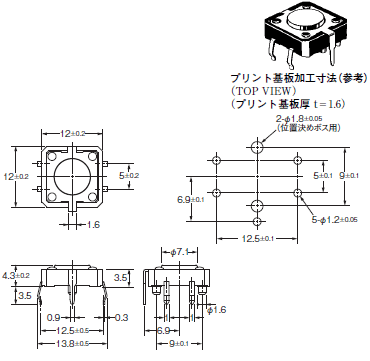

標準形、長寿命形、高信頼形
平タイプ（アース端子有）

形B3F-4100
形B3F-4105
形B3F-5100
形B3F-5101

B3F 外形寸法 16

標準形、長寿命形、高信頼形
凸タイプ（アース端子無）

形B3F-4050
形B3F-4055
形B3F-5050
形B3F-5051

B3F 外形寸法 17

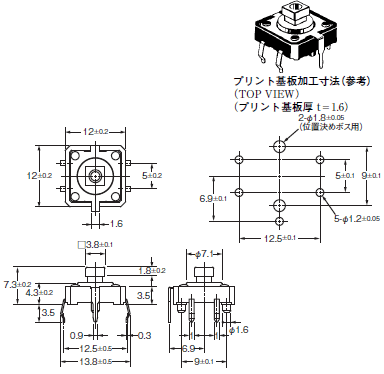

標準形、長寿命形、高信頼形
凸タイプ（アース端子有）

形B3F-4150
形B3F-4155
形B3F-5150
形B3F-5151

B3F 外形寸法 18

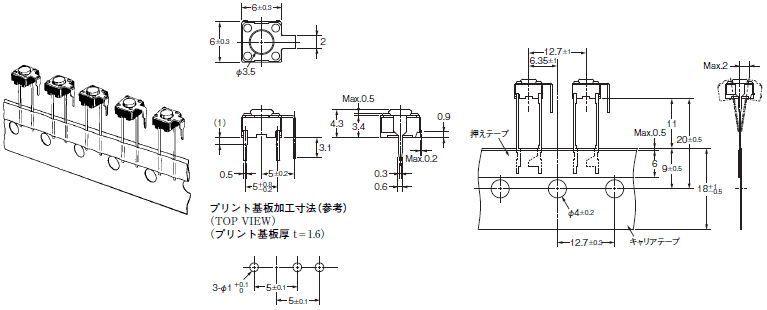

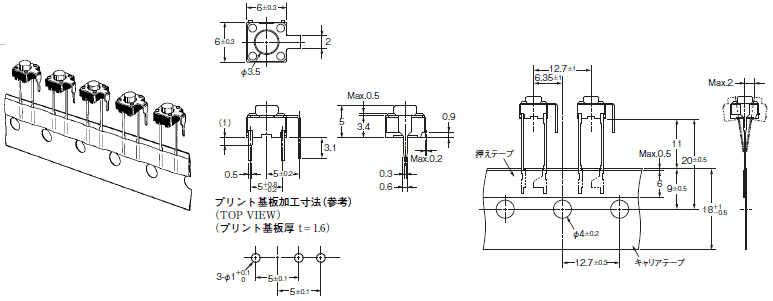

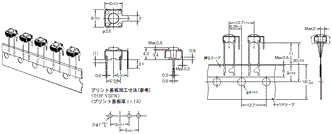

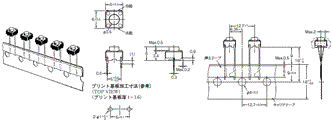

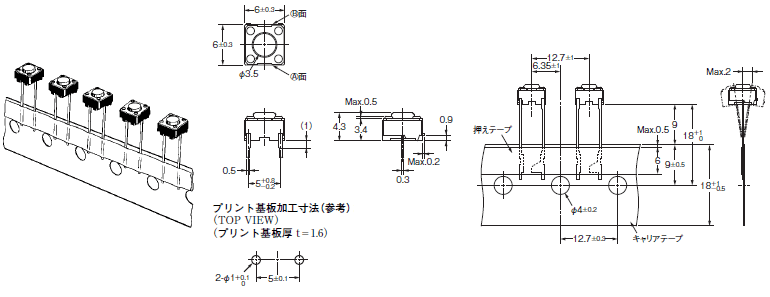

6㎜角ラジアルタイプ（テーピング仕様）

平タイプ（アース端子無）

形B3F-6000
形B3F-6002

B3F 外形寸法 20

注. テーピングの方向は（Ａ）面、（Ｂ）面がランダムとなります。

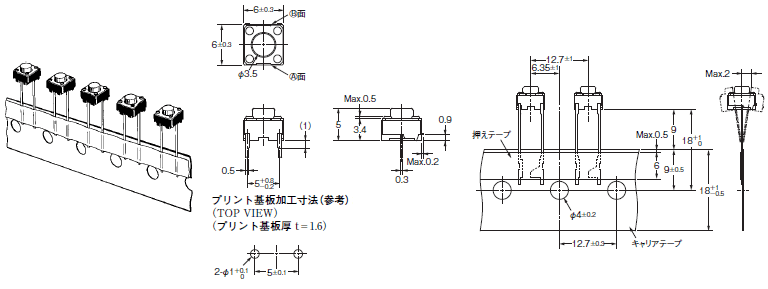

平タイプ（アース端子有）

形B3F-6100
形B3F-6102

B3F 外形寸法 22

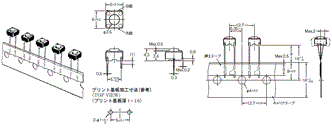

平タイプ（アース端子無）

形B3F-6020
形B3F-6022

B3F 外形寸法 23

注. テーピングの方向は（Ａ）面、（Ｂ）面がランダムとなります。

平タイプ（アース端子有）

形B3F-6120
形B3F-6122

B3F 外形寸法 25

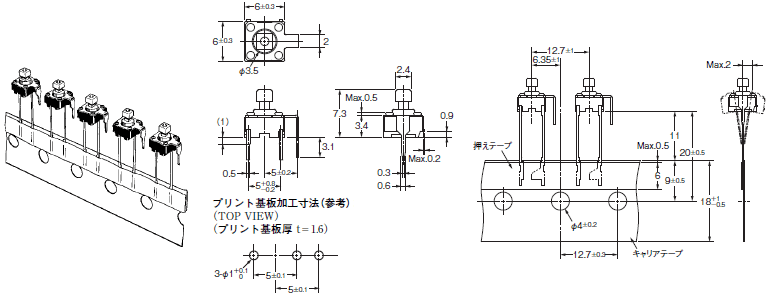

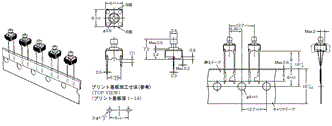

凸タイプ（アース端子無）

形B3F-6050
形B3F-6052

B3F 外形寸法 26

注. テーピングの方向は（Ａ）面、（Ｂ）面がランダムとなります。

凸タイプ（アース端子有）

形B3F-6150
形B3F-6152

B3F 外形寸法 28

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4㎜です。
