2013/03 受注終了

D4SL-SK10-LK / LKH

形D4SL 取付用スライドキーユニット

D4SL-SK10-LK / LKH

ロックアウトキーにて、柵内の閉じ込め防止ができる形D4SL用の扉取りつけアクセサリ

形式一覧 / オンライン購入

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

セーフティドアスイッチの改善・活用事例はこちら
カートを見る

この商品について

関連情報

情報更新 : 2011/11/14

※ ◎印または灰色背景表記の機種は標準在庫機種です。無印（受注生産機種）の納期についてはお取り引き商社にお問い合わせください。

形状 仕様 内容 形式 標準
価格		 適用ドア
スイッチ
形式
2633_lu_1_1
 質量：約0.6kg
機械的耐久性：
　　2万回以上		 スライドキー本体：1個（キー未取りつけ）
形D4SL取りつけ板：1個
ドアスイッチ取りつけ用特殊ねじ：3個
形D4SL-K1S：1個
形D4SL-K1S取りつけ用特殊ねじ：2個
ロックアウトキー：2個
ロックアウトキー用ストラップ：1個
コーションラベル（シール）：
　　　　　　　　和文・英文 各1枚		 ◎ 形D4SL-SK10-LK 16,400 形D4SL
2633_lu_1_2
 質量：約0.7kg
機械的耐久性：
　　2万回以上		 スライドキー本体：1個（キー未取りつけ）
形D4SL取りつけ板：1個
ドアスイッチ取りつけ用特殊ねじ：4個
形D4SL-K1S：1個
形D4SL-K1S取りつけ用特殊ねじ：2個
ロックアウトキー：2個
ロックアウトキー用ストラップ：1個
コーションラベル（シール）：
　　　　　　　　和文・英文 各1枚		 形D4SL-SK10-LKH 20,500 形D4SL
2633_lu_1_3
 質量：約0.1kg 内側レバー：1個 形D4SL-SK10H ＊ 3,400 −

注1. ドアスイッチ本体は付属しておりません。必要な接点数、コンジット口によりご選定ください。また、個別部品（パーツ）でのお取扱いはできません。
　2. 対象となる設備のリスクアセスメントを実施し、リレーユニットなどで安全回路を構築し、正しくお使いください。
＊ 形D4GL-SK10/形D4SL-SK10の内側レバーです。その他の製品・用途では使用できません。

適用ドアスイッチ形式

形式基準
本体

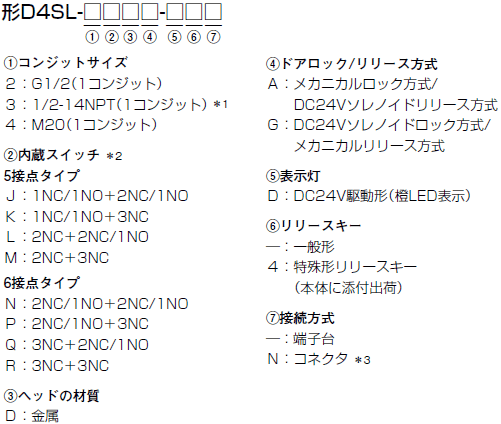

D4SL-SK10-LK / LKH 種類/価格 5

①コンジットサイズ
2 ：G1/2（1コンジット）
3 ：1/2-14NPT（1コンジット） ＊1
4 ：M20（1コンジット）



②内蔵スイッチ ＊2

5接点タイプ

J ：1NC/1NO＋2NC/1NO

K ：1NC/1NO＋3NC

L ：2NC＋2NC/1NO

M：2NC＋3NC


6接点タイプ
N：2NC/1NO＋2NC/1NO
P ：2NC/1NO＋3NC
Q：3NC＋2NC/1NO
R ：3NC＋3NC


③ヘッドの材質
D：金属

④ドアロック/リリース方式
A ：メカニカルロック方式/
　　DC24Vソレノイドリリース方式
G：DC24Vソレノイドロック方式/
　　メカニカルリリース方式


⑤表示灯
D：DC24V駆動形（橙LED表示）







⑥リリースキー
―：一般形
4 ：特殊形リリースキー
　　（本体に添付出荷）



⑦接続方式
―：端子台
N：コネクタ ＊3

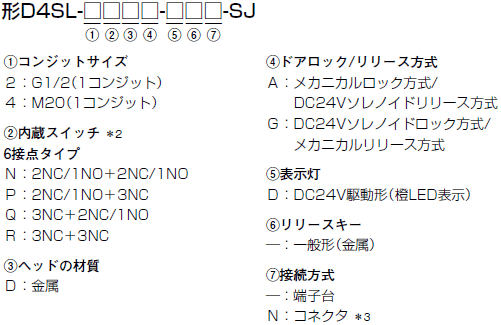

D4SL-SK10-LK / LKH 種類/価格 8

①コンジットサイズ
2 ：G1/2（1コンジット）
4 ：M20（1コンジット）




②内蔵スイッチ ＊2
6接点タイプ
N：2NC/1NO＋2NC/1NO
P ：2NC/1NO＋3NC
Q：3NC＋2NC/1NO
R ：3NC＋3NC


③ヘッドの材質
D：金属

④ドアロック/リリース方式
A ：メカニカルロック方式/
　　DC24Vソレノイドリリース方式
G：DC24Vソレノイドロック方式/
　　メカニカルリリース方式


⑤表示灯
D：DC24V駆動形（橙LED表示）





⑥リリースキー
―：一般形（金属）


⑦接続方式
―：端子台
N：コネクタ ＊3

＊1. M20に、M20→1/2-14NPT変換アダプタを同梱します。
＊2. 内蔵スイッチがN、P、Q、Rのソレノイドロックタイプは、ドアを閉める前にソレノイドを通電するとロックがかかりません。必ずドアを閉めてから、ソレノイドに通電してください。
＊3. コネクタタイプにコネクタケーブルは同梱されません。別途コネクタケーブルを手配してください。
